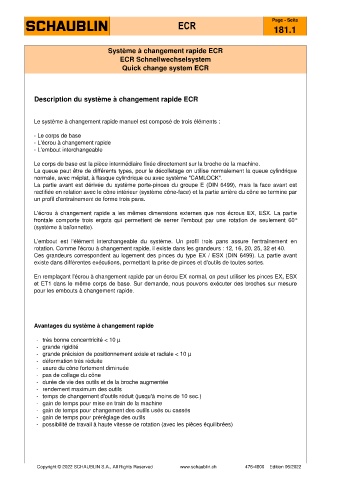

ECR
181.1

Système à changement rapide ECR
ECR Schnellwechselsystem
Quick change system ECR

Description du système à changement rapide ECR

Le système à changement rapide manuel est composé de trois éléments :

- Le corps de base
- L'écrou à changement rapide
- L'embout interchangeable

Le corps de base est la pièce intermédiaire fixée directement sur la broche de la machine.
La queue peut être de différents types, pour le décolletage on utilise normalement la queue cylindrique
normale, avec méplat, à flasque cylindrique ou avec système "CAMLOCK".
La partie avant est dérivée du système porte-pinces du groupe E (DIN 6499), mais la face avant est
rectifiée en relation avec le cône intérieur (système cône-face) et la partie arrière du cône se termine par
un profil d'entraînement de forme trois pans.

L'écrou à changement rapide a les mêmes dimensions externes que nos écrous EX, ESX. La partie
frontale comporte trois ergots qui permettent de serrer l'embout par une rotation de seulement 60°
(système à baïonnette).

L'embout est l'élément interchangeable du système. Un profil trois pans assure l'entraînement en
rotation. Comme l'écrou à changement rapide, il existe dans les grandeurs : 12, 16, 20, 25, 32 et 40.
Ces grandeurs correspondent au logement des pinces du type EX / ESX (DIN 6499). La partie avant
existe dans différentes exécutions, permettant la prise de pinces et d'outils de toutes sortes.

En remplaçant l'écrou à changement rapide par un écrou EX normal, on peut utiliser les pinces EX, ESX
et ET1 dans le même corps de base. Sur demande, nous pouvons exécuter des broches sur mesure
pour les embouts à changement rapide.

Avantages du système à changement rapide

- très bonne concentricité < 10 µ
- grande rigidité
- grande précision de positionnement axiale et radiale < 10 µ
- déformation très réduite
- usure du cône fortement diminuée
- pas de collage du cône
- durée de vie des outils et de la broche augmentée
- rendement maximum des outils
- temps de changement d'outils réduit (jusqu'à moins de 10 sec.)
- gain de temps pour mise en train de la machine
- gain de temps pour changement des outils usés ou cassés
- gain de temps pour préréglage des outils
- possibilité de travail à haute vitesse de rotation (avec les pièces équilibrées)
