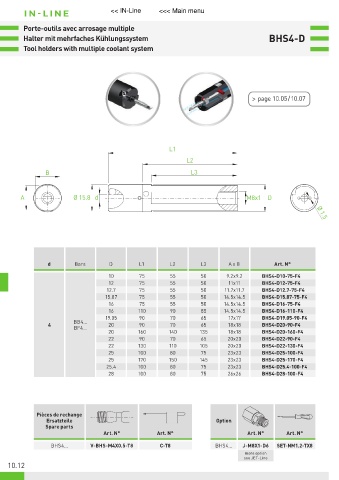

Porte-outils avec arrosage multiple
Halter mit mehrfaches Kühlungssystem BHS4-D
Tool holders with multiple coolant system

> page 10.05/10.07

L1
L2
B L3

A Ø 15.8 d M8x1 D Ø 1.5

d Bars D L1 L2 L3 A x B Art. N°
10 75 55 50 9.2x9.2 BHS4-D10-75-F4
12 75 55 50 11x11 BHS4-D12-75-F4
12.7 75 55 50 11.7x11.7 BHS4-D12.7-75-F4
15.87 75 55 50 14.5x14.5 BHS4-D15.87-75-F4
16 75 55 50 14.5x14.5 BHS4-D16-75-F4
16 110 90 85 14.5x14.5 BHS4-D16-110-F4
19.05 90 70 65 17x17 BHS4-D19.05-90-F4
BB4…
4 20 90 70 65 18x18 BHS4-D20-90-F4
BF4…
20 160 140 135 18x18 BHS4-D20-160-F4
22 90 70 65 20x20 BHS4-D22-90-F4
22 130 110 105 20x20 BHS4-D22-130-F4
25 100 80 75 23x23 BHS4-D25-100-F4
25 170 150 145 23x23 BHS4-D25-170-F4
25.4 100 80 75 23x23 BHS4-D25.4-100-F4
28 100 80 75 26x26 BHS4-D28-100-F4

Pièces de rechange
Ersatzteile Option
Spare parts
Art. N° Art. N° Art. N° Art. N°
BHS4… V-BHS-M4X0.5-T8 C-T8 BHS4… J-M8X1-D6 SET-NM1.2-TX8
more option
see JET-Line
