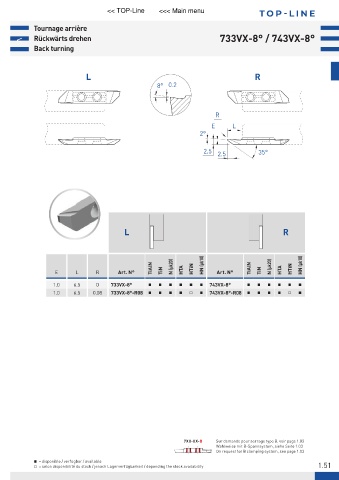

Page 55 - 21-036 APPLITEC catalogue.indb

<< TOP-Line <<< Main menu T OP -LINE

Tournage arrière
< Rückwärts drehen 733VX-8° / 743VX-8°
Back turning

L R
8° 0.2

R
E L
2°

2.5 35°
2.5

L R

TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN N (μk20) HTA HTiN HN (μk10)
E L R Art. N° TiN Art. N° TiN

1.0 6.5 0 733VX-8° Ŷ Ŷ Ŷ Ŷ Ŷ Ŷ 743VX-8° Ŷ Ŷ Ŷ Ŷ Ŷ Ŷ
1.0 6.5 0.08 733VX-8°-R08 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 743VX-8°-R08 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ

7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
Ŷ = disponible / verfügbar / available
1.51
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending the stock availability
