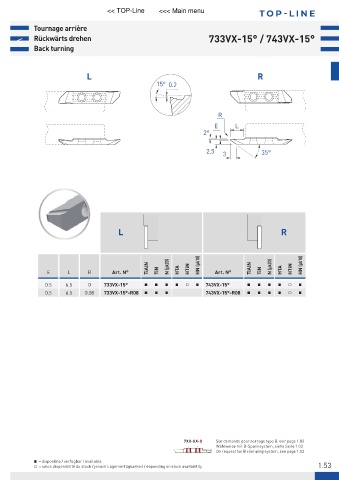

<< TOP-Line <<< Main menu T OP -LINE
Tournage arrière
< Rückwärts drehen 733VX-15° / 743VX-15°
Back turning
L R
15° 0.2
R
E L
2°
2.5 35°
3
L R
TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN N (μk20) HTA HTiN HN (μk10)
E L R Art. N° TiN Art. N° TiN
0.5 6.5 0 733VX-15° Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 743VX-15° Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
0.5 6.5 0.08 733VX-15°-R08 Ŷ Ŷ Ŷ 743VX-15°-R08 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
Ŷ = disponible / verfügbar / available
1.53
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
