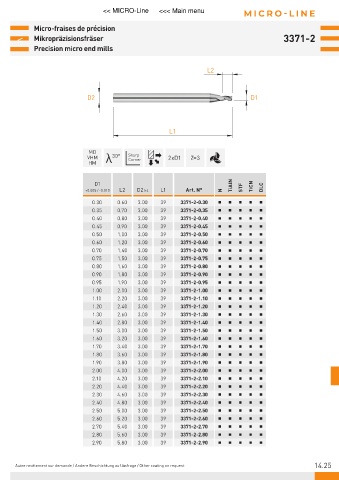

Page 609 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Micro-fraises de précision
< Mikropräzisionsfräser 3371-2
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 30° Sharp 2xD1 Z=3
Corner
HM
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.30 0.60 3.00 39 3371-2-0.30
0.35 0.70 3.00 39 3371-2-0.35
0.40 0.80 3.00 39 3371-2-0.40
0.45 0.90 3.00 39 3371-2-0.45
0.50 1.00 3.00 39 3371-2-0.50
0.60 1.20 3.00 39 3371-2-0.60
0.70 1.40 3.00 39 3371-2-0.70
0.75 1.50 3.00 39 3371-2-0.75
0.80 1.60 3.00 39 3371-2-0.80
0.90 1.80 3.00 39 3371-2-0.90
0.95 1.90 3.00 39 3371-2-0.95
1.00 2.00 3.00 39 3371-2-1.00
1.10 2.20 3.00 39 3371-2-1.10
1.20 2.40 3.00 39 3371-2-1.20
1.30 2.60 3.00 39 3371-2-1.30
1.40 2.80 3.00 39 3371-2-1.40
1.50 3.00 3.00 39 3371-2-1.50
1.60 3.20 3.00 39 3371-2-1.60
1.70 3.40 3.00 39 3371-2-1.70
1.80 3.60 3.00 39 3371-2-1.80
1.90 3.80 3.00 39 3371-2-1.90
2.00 4.00 3.00 39 3371-2-2.00
2.10 4.20 3.00 39 3371-2-2.10
2.20 4.40 3.00 39 3371-2-2.20
2.30 4.60 3.00 39 3371-2-2.30
2.40 4.80 3.00 39 3371-2-2.40
2.50 5.00 3.00 39 3371-2-2.50
2.60 5.20 3.00 39 3371-2-2.60
2.70 5.40 3.00 39 3371-2-2.70
2.80 5.60 3.00 39 3371-2-2.80
2.90 5.80 3.00 39 3371-2-2.90

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.25
