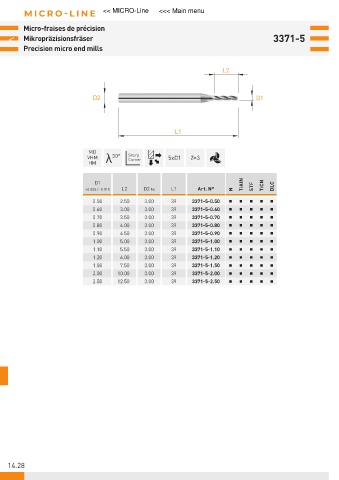

Page 612 - 21-036 APPLITEC catalogue.indb

MICRO-LINE << MICRO-Line <<< Main menu

Micro-fraises de précision
< Mikropräzisionsfräser 3371-5
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 30° Sharp 5xD1 Z=3
Corner
HM
D1 TiAlN TiCN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF DLC
0.50 2.50 3.00 39 3371-5-0.50
0.60 3.00 3.00 39 3371-5-0.60
0.70 3.50 3.00 39 3371-5-0.70
0.80 4.00 3.00 39 3371-5-0.80
0.90 4.50 3.00 39 3371-5-0.90
1.00 5.00 3.00 39 3371-5-1.00
1.10 5.50 3.00 39 3371-5-1.10
1.20 6.00 3.00 39 3371-5-1.20
1.50 7.50 3.00 39 3371-5-1.50
2.00 10.00 3.00 39 3371-5-2.00
2.50 12.50 3.00 39 3371-5-2.50

14.28
