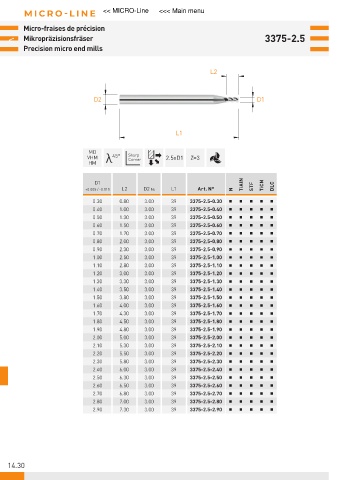

Page 614 - 21-036 APPLITEC catalogue.indb

MICRO-LINE << MICRO-Line <<< Main menu

Micro-fraises de précision
< Mikropräzisionsfräser 3375-2.5
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 45° Sharp 2.5xD1 Z=3
Corner
HM
D1 TiAlN TiCN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF DLC
0.30 0.80 3.00 39 3375-2.5-0.30
0.40 1.00 3.00 39 3375-2.5-0.40
0.50 1.30 3.00 39 3375-2.5-0.50
0.60 1.50 3.00 39 3375-2.5-0.60
0.70 1.70 3.00 39 3375-2.5-0.70
0.80 2.00 3.00 39 3375-2.5-0.80
0.90 2.30 3.00 39 3375-2.5-0.90
1.00 2.50 3.00 39 3375-2.5-1.00
1.10 2.80 3.00 39 3375-2.5-1.10
1.20 3.00 3.00 39 3375-2.5-1.20
1.30 3.30 3.00 39 3375-2.5-1.30
1.40 3.50 3.00 39 3375-2.5-1.40
1.50 3.80 3.00 39 3375-2.5-1.50
1.60 4.00 3.00 39 3375-2.5-1.60
1.70 4.30 3.00 39 3375-2.5-1.70
1.80 4.50 3.00 39 3375-2.5-1.80
1.90 4.80 3.00 39 3375-2.5-1.90
2.00 5.00 3.00 39 3375-2.5-2.00
2.10 5.30 3.00 39 3375-2.5-2.10
2.20 5.50 3.00 39 3375-2.5-2.20
2.30 5.80 3.00 39 3375-2.5-2.30
2.40 6.00 3.00 39 3375-2.5-2.40
2.50 6.30 3.00 39 3375-2.5-2.50
2.60 6.50 3.00 39 3375-2.5-2.60
2.70 6.80 3.00 39 3375-2.5-2.70
2.80 7.00 3.00 39 3375-2.5-2.80
2.90 7.30 3.00 39 3375-2.5-2.90

14.30
