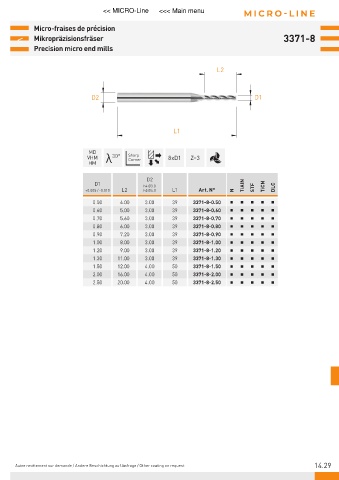

Page 613 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Micro-fraises de précision
< Mikropräzisionsfräser 3371-8
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 30° Sharp 8xD1 Z=3
Corner
HM
D2
D1
h4 Ø3.0 TiAlN STF TiCN DLC
+0.005 / -0.010 L2 h5 Ø4.0 L1 Art. N° N
0.50 4.00 3.00 39 3371-8-0.50
0.60 5.00 3.00 39 3371-8-0.60
0.70 5.60 3.00 39 3371-8-0.70
0.80 6.00 3.00 39 3371-8-0.80
0.90 7.20 3.00 39 3371-8-0.90
1.00 8.00 3.00 39 3371-8-1.00
1.20 9.00 3.00 39 3371-8-1.20
1.30 11.00 3.00 39 3371-8-1.30
1.50 12.00 4.00 50 3371-8-1.50
2.00 16.00 4.00 50 3371-8-2.00
2.50 20.00 4.00 50 3371-8-2.50

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.29
