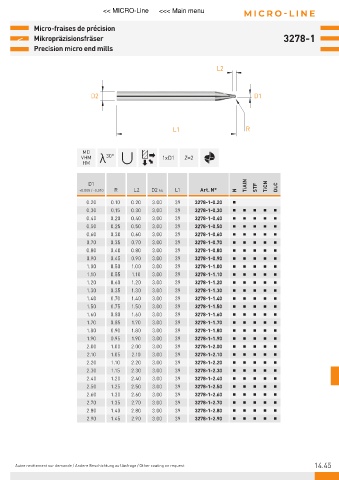

Page 629 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Micro-fraises de précision
< Mikropräzisionsfräser 3278-1
Precision micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 1xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.20 3.00 39 3278-1-0.20
0.30 0.15 0.30 3.00 39 3278-1-0.30
0.40 0.20 0.40 3.00 39 3278-1-0.40
0.50 0.25 0.50 3.00 39 3278-1-0.50
0.60 0.30 0.60 3.00 39 3278-1-0.60
0.70 0.35 0.70 3.00 39 3278-1-0.70
0.80 0.40 0.80 3.00 39 3278-1-0.80
0.90 0.45 0.90 3.00 39 3278-1-0.90
1.00 0.50 1.00 3.00 39 3278-1-1.00
1.10 0.55 1.10 3.00 39 3278-1-1.10
1.20 0.60 1.20 3.00 39 3278-1-1.20
1.30 0.35 1.30 3.00 39 3278-1-1.30
1.40 0.70 1.40 3.00 39 3278-1-1.40
1.50 0.75 1.50 3.00 39 3278-1-1.50
1.60 0.80 1.60 3.00 39 3278-1-1.60
1.70 0.85 1.70 3.00 39 3278-1-1.70
1.80 0.90 1.80 3.00 39 3278-1-1.80
1.90 0.95 1.90 3.00 39 3278-1-1.90
2.00 1.00 2.00 3.00 39 3278-1-2.00
2.10 1.05 2.10 3.00 39 3278-1-2.10
2.20 1.10 2.20 3.00 39 3278-1-2.20
2.30 1.15 2.30 3.00 39 3278-1-2.30
2.40 1.20 2.40 3.00 39 3278-1-2.40
2.50 1.25 2.50 3.00 39 3278-1-2.50
2.60 1.30 2.60 3.00 39 3278-1-2.60
2.70 1.35 2.70 3.00 39 3278-1-2.70
2.80 1.40 2.80 3.00 39 3278-1-2.80
2.90 1.45 2.90 3.00 39 3278-1-2.90

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.45
