<< MICRO-Line <<< Main menu MICRO-LINE

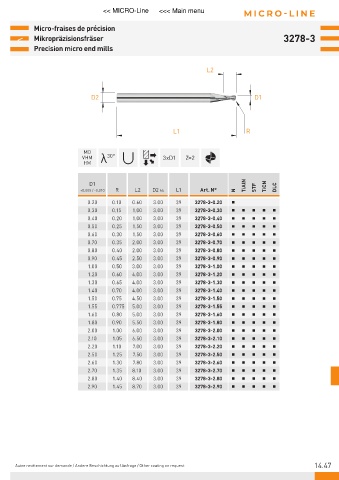

Micro-fraises de précision
< Mikropräzisionsfräser 3278-3
Precision micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 3xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.60 3.00 39 3278-3-0.20
0.30 0.15 1.00 3.00 39 3278-3-0.30
0.40 0.20 1.00 3.00 39 3278-3-0.40
0.50 0.25 1.50 3.00 39 3278-3-0.50
0.60 0.30 1.50 3.00 39 3278-3-0.60
0.70 0.35 2.00 3.00 39 3278-3-0.70
0.80 0.40 2.00 3.00 39 3278-3-0.80
0.90 0.45 2.50 3.00 39 3278-3-0.90
1.00 0.50 3.00 3.00 39 3278-3-1.00
1.20 0.60 4.00 3.00 39 3278-3-1.20
1.30 0.65 4.00 3.00 39 3278-3-1.30
1.40 0.70 4.00 3.00 39 3278-3-1.40
1.50 0.75 4.50 3.00 39 3278-3-1.50
1.55 0.775 5.00 3.00 39 3278-3-1.55
1.60 0.80 5.00 3.00 39 3278-3-1.60
1.80 0.90 5.50 3.00 39 3278-3-1.80
2.00 1.00 6.00 3.00 39 3278-3-2.00
2.10 1.05 6.50 3.00 39 3278-3-2.10
2.20 1.10 7.00 3.00 39 3278-3-2.20
2.50 1.25 7.50 3.00 39 3278-3-2.50
2.60 1.30 7.80 3.00 39 3278-3-2.60
2.70 1.35 8.10 3.00 39 3278-3-2.70
2.80 1.40 8.40 3.00 39 3278-3-2.80
2.90 1.45 8.70 3.00 39 3278-3-2.90

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.47
