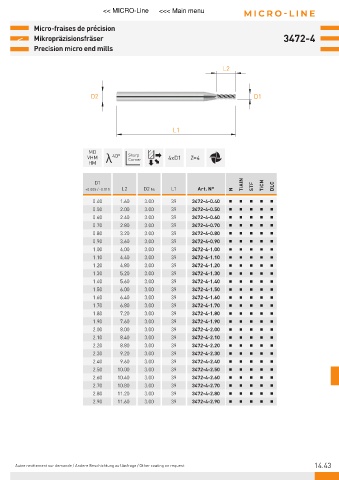

Micro-fraises de précision
< Mikropräzisionsfräser 3472-4
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 40° Sharp 4xD1 Z=4
Corner
HM
D1 TiAlN TiCN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF DLC
0.40 1.60 3.00 39 3472-4-0.40
0.50 2.00 3.00 39 3472-4-0.50
0.60 2.40 3.00 39 3472-4-0.60
0.70 2.80 3.00 39 3472-4-0.70
0.80 3.20 3.00 39 3472-4-0.80
0.90 3.60 3.00 39 3472-4-0.90
1.00 4.00 3.00 39 3472-4-1.00
1.10 4.40 3.00 39 3472-4-1.10
1.20 4.80 3.00 39 3472-4-1.20
1.30 5.20 3.00 39 3472-4-1.30
1.40 5.60 3.00 39 3472-4-1.40
1.50 6.00 3.00 39 3472-4-1.50
1.60 6.40 3.00 39 3472-4-1.60
1.70 6.80 3.00 39 3472-4-1.70
1.80 7.20 3.00 39 3472-4-1.80
1.90 7.60 3.00 39 3472-4-1.90
2.00 8.00 3.00 39 3472-4-2.00
2.10 8.40 3.00 39 3472-4-2.10
2.20 8.80 3.00 39 3472-4-2.20
2.30 9.20 3.00 39 3472-4-2.30
2.40 9.60 3.00 39 3472-4-2.40
2.50 10.00 3.00 39 3472-4-2.50
2.60 10.40 3.00 39 3472-4-2.60
2.70 10.80 3.00 39 3472-4-2.70
2.80 11.20 3.00 39 3472-4-2.80
2.90 11.60 3.00 39 3472-4-2.90

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.43
