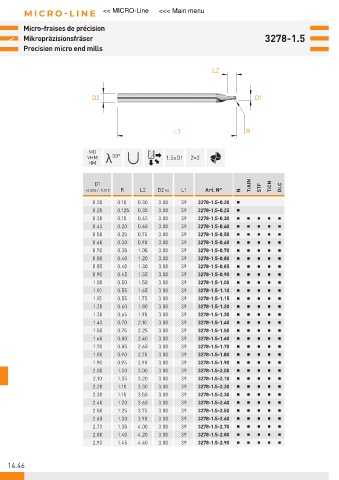

Page 630 - 21-036 APPLITEC catalogue.indb

MICRO-LINE << MICRO-Line <<< Main menu

Micro-fraises de précision
< Mikropräzisionsfräser 3278-1.5
Precision micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 1.5xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.30 3.00 39 3278-1.5-0.20
0.25 0.125 0.35 3.00 39 3278-1.5-0.25
0.30 0.15 0.45 3.00 39 3278-1.5-0.30
0.40 0.20 0.60 3.00 39 3278-1.5-0.40
0.50 0.25 0.75 3.00 39 3278-1.5-0.50
0.60 0.30 0.90 3.00 39 3278-1.5-0.60
0.70 0.35 1.05 3.00 39 3278-1.5-0.70
0.80 0.40 1.20 3.00 39 3278-1.5-0.80
0.85 0.40 1.30 3.00 39 3278-1.5-0.85
0.90 0.45 1.35 3.00 39 3278-1.5-0.90
1.00 0.50 1.50 3.00 39 3278-1.5-1.00
1.10 0.55 1.65 3.00 39 3278-1.5-1.10
1.15 0.55 1.75 3.00 39 3278-1.5-1.15
1.20 0.60 1.80 3.00 39 3278-1.5-1.20
1.30 0.65 1.95 3.00 39 3278-1.5-1.30
1.40 0.70 2.10 3.00 39 3278-1.5-1.40
1.50 0.75 2.25 3.00 39 3278-1.5-1.50
1.60 0.80 2.40 3.00 39 3278-1.5-1.60
1.70 0.85 2.60 3.00 39 3278-1.5-1.70
1.80 0.90 2.70 3.00 39 3278-1.5-1.80
1.90 0.95 2.90 3.00 39 3278-1.5-1.90
2.00 1.00 3.00 3.00 39 3278-1.5-2.00
2.10 1.05 3.20 3.00 39 3278-1.5-2.10
2.20 1.10 3.30 3.00 39 3278-1.5-2.20
2.30 1.15 3.50 3.00 39 3278-1.5-2.30
2.40 1.20 3.60 3.00 39 3278-1.5-2.40
2.50 1.25 3.75 3.00 39 3278-1.5-2.50
2.60 1.30 3.90 3.00 39 3278-1.5-2.60
2.70 1.35 4.00 3.00 39 3278-1.5-2.70
2.80 1.40 4.20 3.00 39 3278-1.5-2.80
2.90 1.45 4.40 3.00 39 3278-1.5-2.90

14.46
