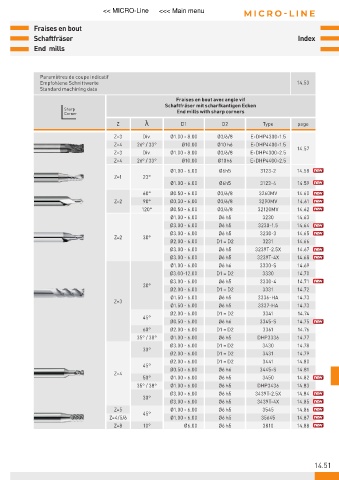

Page 635 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Fraises en bout
Schaftfräser Index
End mills

Paramètres de coupe indicatif
Empfohlene Schnittwerte 14.53
Standard machining data
Fraises en bout avec angle vif
Schaftfräser mit scharfkantigen Ecken
Sharp End mills with sharp corners
Corner
Z λ D1 D2 Type page
Z=3 Div. Ø1.00 - 8.00 Ø3/6/8 E-DHP4300-1.5
Z=4 26° / 33° Ø10.00 Ø10 h6 E-DHP4400-1.5
14.57
Z=3 Div. Ø1.00 - 8.00 Ø3/6/8 E-DHP4300-2.5
Z=4 26° / 33° Ø10.00 Ø10h6 E-DHP4400-2.5
Ø1.00 - 6.00 Ø6h5 3123-2 14.58
Z=1 23°
Ø1.00 - 6.00 Ø6h5 3123-4 14.59
60° Ø0.50 - 6.00 Ø3/6/8 3260MV 14.60
Z=2 90° Ø0.30 - 6.00 Ø3/6/8 3290MV 14.61
120° Ø0.50 - 6.00 Ø3/6/8 32120MV 14.62
Ø1.00 - 6.00 Ø6 h5 3230 14.63
Ø3.00 - 6.00 Ø6 h5 3230-1.5 14.64
Ø3.00 - 6.00 Ø6 h5 3230-3 14.65
Z=2 30°
Ø2.00 - 6.00 D1 = D2 3231 14.66
Ø3.00 - 6.00 Ø6 h5 3239T-2.5X 14.67
Ø3.00 - 6.00 Ø6 h5 3239T-4X 14.68
Ø1.00 - 6.00 Ø6 h6 3330-S 14.69
Ø3.00-12.00 D1 = D2 3330 14.70
Ø3.00 - 6.00 Ø6 h5 3330-4 14.71
30°
Ø2.00 - 6.00 D1 = D2 3331 14.72
Ø1.50 - 6.00 Ø6 h5 3336-HA 14.73
Z=3
Ø1.50 - 6.00 Ø6 h5 3337-HA 14.73
Ø2.00 - 6.00 D1 = D2 3341 14.74
45°
Ø0.50 - 6.00 Ø6 h6 3345-S 14.75
60° Ø2.00 - 6.00 D1 = D2 3361 14.76
35° / 38° Ø1.00 - 6.00 Ø6 h5 DHP3336 14.77
Ø3.00 - 6.00 D1 = D2 3430 14.78
30°
Ø2.00 - 6.00 D1 = D2 3431 14.79
Ø2.00 - 6.00 D1 = D2 3441 14.80
45°
Ø0.50 - 6.00 Ø6 h6 3445-S 14.81
Z=4
50° Ø1.00 - 6.00 Ø6 h5 3450 14.82
35° / 38° Ø1.00 - 6.00 Ø6 h5 DHP3436 14.83
Ø3.00 - 6.00 Ø6 h5 3439T-2.5X 14.84
30°
Ø3.00 - 6.00 Ø6 h5 3439T-4X 14.85
Z=5 Ø1.00 - 6.00 Ø6 h5 3545 14.86
45°
Z=4/5/6 Ø1.00 - 6.00 Ø6 h5 35645 14.87
Z=8 10° Ø6.00 Ø6 h5 3810 14.88

14.51
