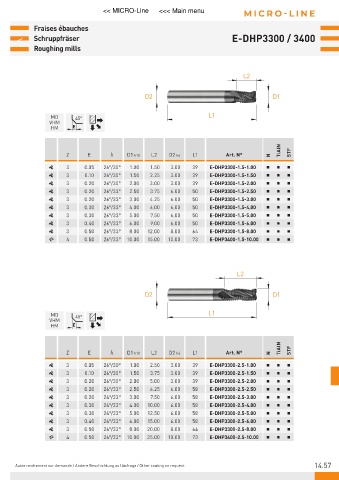

Page 641 - 21-036 APPLITEC catalogue.indb
P. 641
<< MICRO-Line <<< Main menu MICRO-LINE
Fraises ébauches
< Schruppfräser E-DHP3300 / 3400
Roughing mills
L2
D2 D1
MD 45° L1
VHM
HM E
TiAlN
Z E λ D1 h10 L2 D2 h6 L1 Art. N° N STF
3 0.05 26°/30° 1.00 1.50 3.00 39 E-DHP3300-1.5-1.00
3 0.10 26°/30° 1.50 2.25 3.00 39 E-DHP3300-1.5-1.50
3 0.20 26°/30° 2.00 3.00 3.00 39 E-DHP3300-1.5-2.00
3 0.20 26°/33° 2.50 3.75 6.00 50 E-DHP3300-1.5-2.50
3 0.20 26°/33° 3.00 4.25 6.00 50 E-DHP3300-1.5-3.00
3 0.30 26°/33° 4.00 6.00 6.00 50 E-DHP3300-1.5-4.00
3 0.30 26°/33° 5.00 7.50 6.00 50 E-DHP3300-1.5-5.00
3 0.40 26°/33° 6.00 9.00 6.00 50 E-DHP3300-1.5-6.00
3 0.50 26°/33° 8.00 12.00 8.00 64 E-DHP3300-1.5-8.00
4 0.50 26°/33° 10.00 15.00 10.00 73 E-DHP3400-1.5-10.00
L2
D2 D1
MD 45° L1
VHM
HM E
TiAlN
Z E λ D1 h10 L2 D2 h6 L1 Art. N° N STF
3 0.05 26°/30° 1.00 2.50 3.00 39 E-DHP3300-2.5-1.00
3 0.10 26°/30° 1.50 3.75 3.00 39 E-DHP3300-2.5-1.50
3 0.20 26°/30° 2.00 5.00 3.00 39 E-DHP3300-2.5-2.00
3 0.20 26°/33° 2.50 6.25 6.00 58 E-DHP3300-2.5-2.50
3 0.20 26°/33° 3.00 7.50 6.00 58 E-DHP3300-2.5-3.00
3 0.30 26°/33° 4.00 10.00 6.00 58 E-DHP3300-2.5-4.00
3 0.30 26°/33° 5.00 12.50 6.00 58 E-DHP3300-2.5-5.00
3 0.40 26°/33° 6.00 15.00 6.00 58 E-DHP3300-2.5-6.00
3 0.50 26°/33° 8.00 20.00 8.00 64 E-DHP3300-2.5-8.00
4 0.50 26°/33° 10.00 25.00 10.00 73 E-DHP3400-2.5-10.00
Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.57
