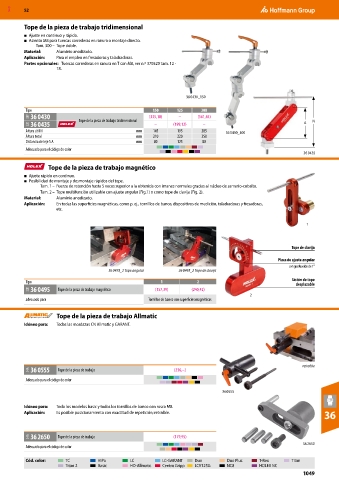

Page 1049 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 1049
MXD 52
Tope de la pieza de trabajo tridimensional
■ Ajuste en continuo y rápido.
■ Asiento M8 para tuercas correderas en ranura o montaje directo.
Tam. 300 – Tope doble.
Material: Aluminio anodizado.
Aplicación: Para el empleo en fresadoras y taladradoras.
Partes opcionales: Tuercas correderas en ranura en T con M8, ver n.º 370520 tam. 12 -
18.
36 0430_150
Tipo 150 125 300
38F 36 0430 Tope de la pieza de trabajo tridimensional (335,18) – (561,44)
32E 36 0435 – (199,12) – A N
Altura útil N mm 145 195 285 36 0430_300
Altura total mm 210 220 350
Distancia del eje S A mm 80 125 80
Adecuado para el código de color
36 0435
Tope de la pieza de trabajo magnético
■ Ajuste rápido en continuo.
■ Posibilidad de montaje y desmontaje rápidos del tope.
Tam. 1 – Fuerza de retención hasta 5 veces superior a la obtenida con imanes normales gracias al núcleo de samario-cobalto.
Tam. 2 – Tope multifunción utilizable con ajuste angular (Fig.1) o como tope de clavija (Fig. 2).
Material: Aluminio anodizado.
Aplicación: En todas las superficies magnéticas, como p. ej., tornillos de banco, dispositivos de medición, taladradoras y fresadoras,
etc.
_1
Tope de clavija
Placa de ajuste angular
con graduación de 1°
36 0495_2 Tope angular 36 0495_2 Tope de clavija
Listón de tope
Tipo 1 2 desplazable
32E 36 0495 Tope de la pieza de trabajo magnético (157,39) (240,42)
_2
adecuado para Tornillos de banco con superficies magnéticas
Tope de la pieza de trabajo Allmatic
Idóneo para: Todas las mordazas CN Allmatic y GARANT.
retraíble
34A 36 0555 Tope de la pieza de trabajo (236,–)
Adecuado para el código de color
36 0555
Idóneo para: Todo los modelos basic y todos los tornillos de banco con rosca M8.
36
Aplicación: Es posible posicionamiento con exactitud de repetición; retraíble.
34A 36 2650 Tope de la pieza de trabajo (179,95)
36 2650
Adecuado para el código de color
Cód. color: TC HiPo LC LC-GARANT Duo Duo Plus T-Rex Titan
Titan 2 Basic HD-Allmatic Centro Gripp LCV125G NC8 HOLEX NC
1049
