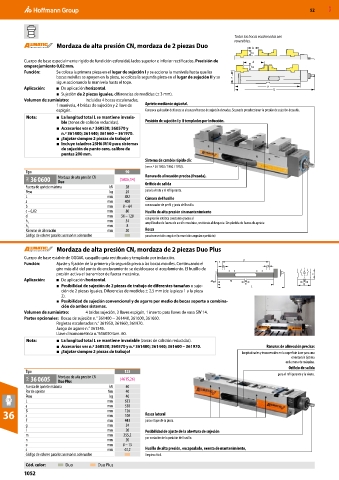

52 MXD

Todas las bocas escalonadas son
reversibles.
Mordaza de alta presión CN, mordaza de 2 piezas Duo

Cuerpo de base especialmente rígido de fundición esferoidal, lados superior e inferior rectificados. Precisión de
emparejamiento 0,02 mm.
Función: Se coloca la primera pieza en el lugar de sujeción I y se acciona la manivela hasta que las
bocas móviles se apoyen en la pieza, se coloca la segunda pieza en el lugar de sujeción II y se
sigue accionando la manivela hasta el tope.
Aplicación: ■ De aplicación horizontal.
■ Sujeción de 2 piezas iguales, diferencias de medidas (± 3 mm).
Volumen de suministro: Incluidas 4 bocas escalonadas,
1 manivela, 4 bridas de sujeción y 2 llave de Apriete mediante cigüeñal.
espigón. Con poca aplicación de fuerza se alcanzan fuerzas de sujeción elevadas. Se puede preseleccionar la presión de sujeción deseada.
Nota: ■ La longitud total L se mantiene invaria-
ble (zonas de colisión reducidas). Posición de sujeción I y II templadas por inducción.
■ Accesorios ver n.º 360530; 360570 y
n.º 361400; 361440; 361660 − 361970.
■ ¡Sujetar siempre 2 piezas de trabajo!
■ Incluye taladros 25H6 M10 para sistemas
de sujeción de punto cero, calibre de
puntas 200 mm.
Sistema de cambio rápido clic
(ver n.º 36 1950 / 1960 / 1970).
Tipo 90
34A 36 0600 Mordaza de alta presión CN (5006,14) Ranura de alineación precisa (fresada).
Duo
Fuerza de apriete máxima kN 28 Orificio de salida
Peso kg 24 para la viruta y el refrigerante.
L mm 482 Cámara del husillo
a mm 400
b mm 0 – 64 con rascador de perfil y junta del husillo.
c −0,02 mm 80 Husillo de alta presión sin mantenimiento
d mm 56 – 120 con presión estática constante gracias al
mm 34
h 1 amplificador de fuerza de acción mecánica, resistente al desgaste. Sin pérdida de fuerza de apriete.
h 2 mm 8
Ranuras de alineación mm 20 Rosca
Código de colores para los accesorios adecuados para transmisión angular (transmisión angular a petición)
Mordaza de alta presión CN, mordaza de 2 piezas Duo Plus
Cuerpo de base estable de GGG60, casquillo guía rectificado y templado por inducción.
Función: Ajuste y fijación de la primera y la segunda pieza a las bocas móviles. Continuando el
giro más allá del punto de enclavamiento se desbloquea el acoplamiento. El husillo de
presión activa el transmisor de fuerza mecánica.
Aplicación: ■ De aplicación horizontal.
■ Posibilidad de sujeción de 2 piezas de trabajo de diferentes tamaños o suje-
ción de 2 piezas iguales. Diferencias de medidas ± 2,5 mm (de la pieza 1 a la pieza
2).
■ Posibilidad de sujeción convencional y de agarre por medio de bocas soporte o combina-
ción de ambos sistemas.
Volumen de suministro: 4 bridas sujeción, 3 llaves espigón, 1 inserto para llaves de vaso SW 14.
Partes opcionales: Bocas de sujeción n.° 361400 − 361440, 361600, 361660.
Regletas escalonadas n.° 361950, 361960, 361970.
Juego de agarre n.° 361345.
Llave dinamométrica n.°656050 tam. 60.
Nota: ■ La longitud total L se mantiene invariable (zonas de colisión reducidas).
■ Accesorios ver n.º 360530; 360570 y n.º 361400; 361440; 361600 – 361970. Ranuras de alineación precisas
■ ¡Sujetar siempre 2 piezas de trabajo! longitudinales y transversales en la superficie base para una
orientación óptima
en la mesa de máquina.
Orificio de salida
Tipo 125 para el refrigerante y la viruta.
34A 36 0605 Mordaza de alta presión CN (4615,26)
Duo Plus
Fuerza de apriete máxima kN 40
Par de apriete Nm 40
Peso kg 40
L mm 633
a mm 530
36 B mm 126 Rosca lateral
100
mm
c
F mm 443 para el tope de la pieza.
g mm 24
l mm 20 Posibilidad de ajuste de la abertura de sujeción
m mm 255,2
n mm 20 por variación de la posición del husillo.
o mm 0 – 15
s mm 43,2 Husillo de alta presión, encapsulado, exento de mantenimiento,
Código de colores para los accesorios adecuados limpieza fácil.
Cód. color: Duo Duo Plus
