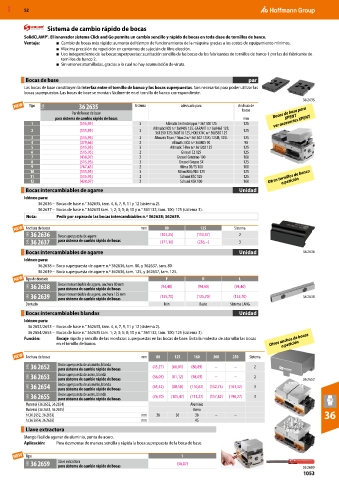

MXD 52

Sistema de cambio rápido de bocas
SolidCLAMP . El innovador sistema Click and Go permite un cambio sencillo y rápido de bocas en toda clase de tornillos de banco.
®
Ventaja: ■ Cambio de bocas más rápido: aumento del tiempo de funcionamiento de la máquina gracias a los costes de equipamiento mínimos.
■ Máxima precisión de repetición en contornos de sujeción de libre elección.
■ Uso independiente de las bocas superpuestas: sustitución sencilla de las bocas de los fabricantes de tornillos de banco 1 por las del fabricante de
tornillos de banco 2.
■ Sin uniones atornilladas, gracias a lo cual no hay acumulación de viruta.

Bocas de base par
Las bocas de base constituyen la interfaz entre el tornillo de banco y las bocas superpuestas. Son necesarias para poder utilizar las
bocas superpuestas. Las bocas de base se montan fácilmente en el tornillo de banco correspondiente.
36 2635
Tipo 34A 36 2635 Sistema adecuado para Anchura de
Par de bocas de base bocas Bocas de base para
para sistema de cambio rápido de bocas mm XPENT
1 (515,95) 3 Allmatic CentroGripp n.º 361180 125 125 ver accesorios XPENT
Allmatic NC8 n.º 360405 125, GARANT n.º 360465 125;
2 (515,95) 3 125
361290 125; 360510 125, HOLEX NC n.º 360565 125
3 (515,95) 3 Allmatic Titan / Titan 2 n.º 361302 125K; 125M; 125L 125
4 (379,66) 2 Allmatic NC8 n.º 360405 90 90
5 (515,95) 3 Allmatic T-Rex n.º 361202 125 125
6 (515,95) 2 Gressel C2 125 125
7 (438,07) 2 Gressel Centrino 100 100
8 (515,95) 3 Gressel Grepos 5X 125
9 (767,45) 2 Hilma DS/TS 100 100
10 (515,95) 3 Röhm RKG/RKE 125 125
11 (515,95) 2 Schunk KSC 125 125 Otros tornillos de banco
12 (438,07) 2 Schunk KSK 100 100 a petición
Bocas intercambiables de agarre Unidad
Idóneo para:
36 2636 – Bocas de base n.° 362635, tam. 4, 6, 7, 9, 11 y 12 (sistema 2).
36 2637 – Bocas de base n.° 362635 tam. 1; 2; 3; 5; 8; 10 y n.° 361132, tam. 100; 125 (sistema 3).
Nota: Pedir por separado las bocas intercambiables n.º 362638; 362639.

Anchura de bocas mm 80 125 Sistema
34A 36 2636 Boca superpuesta de agarre (103,25) (113,57) 2
34A 36 2637 para sistema de cambio rápido de bocas (171,10) (236,–) 3

Bocas intercambiables de agarre Unidad 36 2636
Idóneo para:
36 2638 – Boca superpuesta de agarre n.º 362636, tam. 80, y 362637, tam. 80.
36 2639 – Boca superpuesta de agarre n.º 362636, tam. 125, y 362637, tam. 125.
Tipo de dentado F R L
34A 36 2638 Boca intercambiable de agarre, anchura 80 mm (94,40) (94,40) (94,40)
para sistema de cambio rápido de bocas
34A 36 2639 Boca intercambiable de agarre, anchura 125 mm (135,70) (135,70) (135,70) 36 2638
para sistema de cambio rápido de bocas
Dentado Fein Basto Sistema LANG
Bocas intercambiables blandas Unidad
Idóneo para:
36 2652/2653 – Bocas de base n.° 362635, tam. 4, 6, 7, 9, 11 y 12 (sistema 2).
36 2654/2655 – Bocas de base n.° 362635 tam. 1; 2; 3; 5; 8; 10 y n.° 361132, tam. 100; 125 (sistema 3).
Función: Encaje rápido y sencillo de las mordazas superpuestas en las bocas de base. Evita la molestia de atornillar las bocas Otros anchos de bocas
en el tornillo de banco. a petición

Anchura de bocas mm 80 125 160 200 250 Sistema
34A 36 2652 Boca superpuesta de aluminio, blanda (45,21) (66,01) (80,89) – – 2
para sistema de cambio rápido de bocas
34A 36 2653 Boca superpuesta de acero, blanda (56,05) (81,12) (98,09) – – 2 36 2652
para sistema de cambio rápido de bocas
34A 36 2654 Boca superpuesta de aluminio, blanda (63,42) (88,50) (110,62) (132,75) (161,52) 3
para sistema de cambio rápido de bocas
34A 36 2655 Boca superpuesta de acero, blanda (76,70) (105,47) (131,27) (157,82) (190,27) 3
para sistema de cambio rápido de bocas
Material (36 2652, 36 2654) Aluminio
Material (36 2653, 36 2655) Acero
h (36 2652, 36 2653) mm 36 36 36 – – 36
h (36 2654, 36 2655) mm 45
Llave extractora
Mango fácil de agarrar de aluminio, punta de acero.
Aplicación: Para desmontar de manera sencilla y rápida la boca superpuesta de la boca de base.

Tipo 1
34A 36 2659 Llave extractora (36,87) 36 2659
para sistema de cambio rápido de bocas
1053
