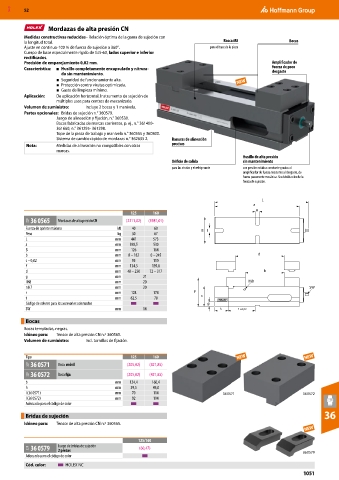

MXD 52

Mordazas de alta presión CN
Medidas constructivas reducidas– Relación óptima de la gama de sujeción con
la longitud total. Rosca M8 Bocas
Ajuste en continuo-100 % de fuerza de sujeción a 360°. para el tope de la pieza
Cuerpo de base especialmente rígido de GJS-60, lados superior e inferior
rectificados.
Precisión de emparejamiento 0,02 mm. Amplificador de
Característica: ■ Husillo completamente encapsulado y nitrura- fuerza de poco
do sin mantenimiento. desgaste
■ Seguridad de funcionamiento alta.
■ Protección contra virutas optimizada.
■ Gasto de limpieza mínimo.
Aplicación: De aplicación horizontal. Instrumento de sujeción de
múltiples usos para centros de mecanizado.
Volumen de suministro: Incluye 2 bocas y 1 manivela.
Partes opcionales: Bridas de sujeción n.° 360579.
Juego de alineación y fijación, n.° 360530.
Bocas fabricadas de marcas corrientes, p. ej., n.° 361400-
361660, n.° 361295- 361298.
Tope de la pieza de trabajo y manivela n.° 360555 y 360800.
Sistema de cambio rápido de mordazas n.° 362635 2. Ranuras de alineación
Nota: Medidas de alineación no compatibles con otras precisas
marcas.
Husillo de alta presión
Orificio de salida sin mantenimiento
para las virutas y el refrigerante con presión estática constante gracias al
amplificador de fuerza resistente al desgaste, de
forma puramente mecánica. Sin debilitación de la
fuerza de sujeción.

L
a
n
125 160
32P 36 0565 Mordazas de alta presión CN (2211,02) (3981,01)
Fuerza de apriete máxima kN 40 60 B I
Peso kg 30 67
L mm 441 573
a mm 398,5 530
B mm 126 164
b mm 0 – 182 0 – 245 d
c −0,02 mm 95 110
F mm 134,5 159,8
d mm 48 – 230 72 – 317 b
g mm 21
l H8 mm 20 M8
n H7 mm 20 SW
r mm 128 174 F
t mm 62,5 70 c
Código de colores para los accesorios adecuados g
SW mm 14 t r ±0,02

Bocas
Bocas templadas, negras.
Idóneo para: Tensor de alta presión CN n.º 360565.
Volumen de suministro: Incl. tornillos de fijación.

Tipo 125 160
32P 36 0571 Boca móvil (205,02) (421,85)

32P 36 0572 Boca fija (205,02) (421,85)
b mm 124,4 160,4
h mm 39,5 49,8
l (36 0571) mm 70 114 36 0571 36 0572
l (36 0572) mm 92 104
Adecuado para el código de color
Bridas de sujeción 36
Idóneo para: Tensor de alta presión CN n.º 360565.

125/160
32P 36 0579 Juego de bridas de sujeción (60,47)
2 piezas
Adecuado para el código de color 36 0579
Cód. color: HOLEX NC
1051
