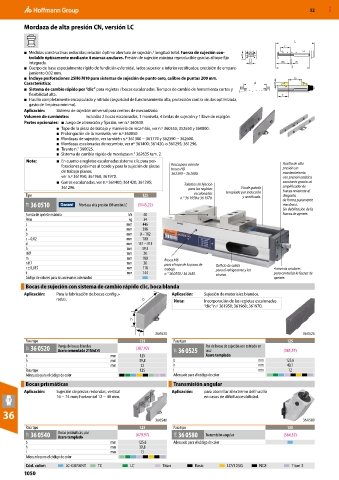

52 MXD

Mordaza de alta presión CN, versión LC

■ Medidas constructivas reducidas; relación óptima abertura de sujeción / longitud total. Fuerza de sujeción con-
trolable ópticamente mediante 4 marcas anulares. Presión de sujeción máxima reproducible gracias al tope fijo
integrado.
■ Cuerpo de base especialmente rígido de fundición esferoidal, lados superior e inferior rectificados; precisión de empare-
jamiento 0,02 mm.
■ Incluye perforaciones 25H6 M10 para sistemas de sujeción de punto cero, calibre de puntas 200 mm. b
Característica: d h
■ Sistema de cambio rápido por “clic” para regletas / bocas escalonadas. Tiempos de cambio de herramienta cortos y
flexibilidad alta. t
■ Husillo completamente encapsulado y nitrado (seguridad de funcionamiento alta, protección contra virutas optimizada,
gasto de limpieza mínimo).
Aplicación: Sistema de sujeción universal para centros de mecanizado.
Volumen de suministro: Incluidas 2 bocas escalonadas, 1 manivela, 4 bridas de sujeción y 1 llave de espigón.
Partes opcionales: ■ Juego de alineación y fijación, ver n.º 360530.
■ Tope de la pieza de trabajo y manivela de recambio, ver n.º 360555; 352650 y 360800.
■ Prolongación de la manivela, ver n.º 360850.
■ Mordazas de sujeción, ver también n.º 361380 − 361770 y 362390 − 362600.
■ Mordazas escalonadas de recambio, ver nº 361400; 361420, o 361295; 361296.
■ Tirante n.° 360025.
■ Sistema de cambio rápido de mordazas n.° 362635 tam. 2.
Nota: ■ En cuanto a regletas escalonadas sistema clic para per- Husillo de alta
foraciones próximas al borde y para la sujeción de piezas Rosca para asiento presión sin
de trabajo planas, bocas HD mantenimiento
36 2390 – 36 2600.
ver n.º 361950; 361960; 361970. con presión estática
■ Garras escalonadas, ver n.º 361400; 361420; 361295; Taladros de fijación constante gracias al
361296. para las regletas Vía de guiado amplificador de
fuerza resistente al
Tipo 125 escalonadas templada por inducción desgaste,
y rectificada.
n.° 36 1950 a 36 1970. de forma puramente
31F 36 0510 Mordaza alta presión CN versión LC (3143,22) mecánica.
Sin debilitación de la
Fuerza de apriete máxima kN 40 fuerza de apriete.
Peso kg 34
L mm 446
a mm 398
b mm 0 – 182
c −0,02 mm 100
d mm 131 – 313
h mm 39,5
l H7 mm 20
m mm 180 Rosca M8
n H7 mm 20 para el tope de la pieza de Orificio de salida
r ±0,015 mm 118 trabajo para el refrigerante y las 4 marcas anulares
t mm 144 n.° 36 0555 / 36 2650. virutas. para controlar la fuerza de
Código de colores para los accesorios adecuados apriete.
Bocas de sujeción con sistema de cambio rápido clic, boca blanda
Aplicación: Para la fabricación de bocas configu- Aplicación: Sujeción de materiales blandos.
radas. b Nota: Incorporación de las regletas escalonadas
“clic” n.º 361950; 361960; 361970.

h

l 36 0520 36 0525
Para tipo 125 Para tipo 125
31F 36 0520 Pareja de bocas blandas (387,92) 31F 36 0525 Par de bocas de sujeción con estriado en (585,57)
Acero cementado 21MnCr5
cruz
b mm 125 Acero templado
h mm 39,8 b mm 125,6
l mm 22 h mm 40,1
Para tipo 125 l mm 12
Adecuado para el código de color Adecuado para el código de color
Bocas prismáticas Transmisión angular
Aplicación: Sujeción de piezas redondas, vertical Aplicación: para atornillar al extremo del husillo
16 − 74 mm; horizontal 12 − 40 mm. en casos de difícil accesibilidad.

36
36 0540 36 0580
Para tipo 125 Para tipo 125
31F 36 0540 Bocas prismáticas, par (679,97) 34A 36 0580 Transmisión angular (364,32)
Acero templado
b mm 125,6 Adecuado para el código de color
h mm 39,8
l mm 15
Adecuado para el código de color
Cód. color: LC-GARANT TC LC Titan Basic LCV125G NC8 Titan 2
1050
