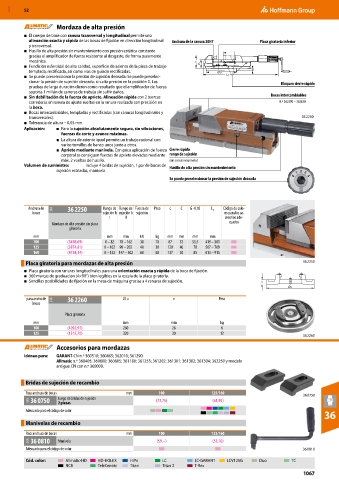

MXD 52

Mordaza de alta presión

■ El cuerpo de base con ranura transversal y longitudinal permite una
alineación exacta y rápida de las bocas de fijación en dirección longitudinal Anchura de la ranura 20H7 Placa giratoria inferior
y transversal.
■ Husillo de alta presión sin mantenimiento con presión estática constante
gracias al amplificador de fuerza resistente al desgaste, de forma puramente
mecánica.
■ Fundición esferoidal de alta calidad, superficie de asiento de la pieza de trabajo
templada, rectificada, así como vías de guiado rectificadas.
■ Se puede preseleccionar la presión de sujeción deseada: Se puede preselec-
cionar la presión de sujeción deseada: sin alta presión en la posición 0. Las Bloqueo cierre rápido
pruebas de larga duración dieron como resultado que el amplificador de fuerza
soporta 1 millón de carreras de trabajo sin sufrir daños.
■ Sin debilitación de la fuerza de apriete. Alineación rápida con 2 tuercas Bocas intercambiables
correderas en ranura de ajuste sueltas en la ranura realizada con precisión en N.º 362390 – 362620.
la boca.
■ Bocas intercambiables, templadas y rectificadas (con ranuras longitudinales y
transversales). 36 2250
■ Tolerancia de altura – 0,03 mm.
Aplicación: ■ Para la sujeción absolutamente segura, sin vibraciones,
fuerzas de corte y avance máximas.
■ La altura de asiento igual permite un trabajo racional con
varios tornillos de banco unos junto a otros.
■ Apriete mediante manivela. Con poca aplicación de fuerza Cierre rápido
corporal se consiguen fuerzas de apriete elevadas mediante rango de sujeción
máx. 2 vueltas de husillo. (sin accionar manivela)
Volumen de suministro: Incluye 4 bridas de sujeción, 1 par de bocas de Husillo de alta presión sin mantenimiento
sujeción estriadas, manivela.
Se puede preseleccionar la presión de sujeción deseada

Anchura de 34A 36 2250 Rango de Rango de Fuerza de Peso c C G -0,05 L 4 Código de colo-
bocas sujeción b sujeción b sujeción res para los ac-
I II cesorios ade-
Mordaza de alta presión sin placa cuados
giratoria
mm mm mm kN kg mm mm mm mm
100 (3498,69) 0 – 82 78 – 162 30 18 87 32 53,5 419 – 581
125 (3874,81) 0 – 102 98 – 202 40 30 120 40 78 507 – 709
160 (4758,34) 0 – 152 147 – 302 60 60 137 50 85 613 – 915
Placa giratoria para mordazas de alta presión 36 2250
■ Placa giratoria con ranuras longitudinales para una orientación exacta y rápida de la boca de fijación.
■ 360 marcas de graduación (4×90°) bien legibles en la escala de la placa giratoria.
■ Sencillas posibilidades de fijación en la mesa de máquina gracias a 4 ranuras de sujeción. v
Øu

para ancho de 34A 36 2260 ⌀ u v Peso
bocas
Placa giratoria
mm mm mm kg
100 (1092,97) 260 26 6
125 (1315,70) 320 30 12
36 2260
Accesorios para mordazas

Idóneo para: GARANT-CN n.º 360510; 360465; 362010; 361290.
Allmatic n.º 360405; 360600; 360605; 361180; 361255; 361202; 361301; 361302; 361304; 362250 y modelo
antiguo CN con n.º 360000.

Bridas de sujeción de recambio

Para anchura de bocas mm 100 125/160 36 0750
34A 36 0750 Juego de bridas de sujeción (73,75) (61,95)
2 piezas

Adecuado para el código de color
36
Manivelas de recambio
Para anchura de bocas mm 100 125/160
34A 36 0810 Manivela (59,–) (53,10)
Adecuado para el código de color 36 0810
Cód. color: Allmatic-HD HD-HOLEX HiPo LC LC-GARANT LCV125G Duo TC
NC8 TeleCentric Titan Titan 2 T-Rex
1067
