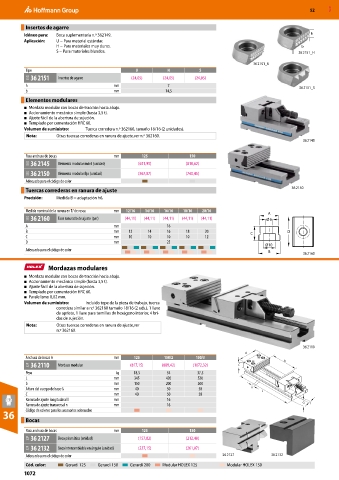

52 MXD

Insertos de agarre
Idóneo para: Boca suplementaria n.º 362149. h
Aplicación: U − Para material estándar.
H − Para materiales muy duros. b
S − Para materiales blandos. 36 2151_H

36 2151_U
Tipo U H S
35G 36 2151 Insertos de agarre (24,05) (24,05) (24,05)
h mm 7 36 2151_S
b mm 14,5
Elementos modulares
■ Mordaza modular con bocas de tracción hacia abajo.
■ Accionamiento mecánico simple (hasta 3,5 t).
■ Ajuste fácil de la abertura de sujeción.
■ Templado por cementación HRC 60.
Volumen de suministro: Tuerca corredera n.º 362160, tamaño 16/16 (2 unidades).
Nota: Otras tuercas correderas en ranura de ajuste,ver n.º 362160.
36 2145

Para anchura de bocas mm 125 150
35G 36 2145 Elemento modular móvil (unidad) (651,95) (818,62)

35G 36 2150 Elemento modular fijo (unidad) (567,87) (740,45)
Adecuado para el código de color
Tuercas correderas en ranura de ajuste 36 2150
Precisión: Medida B = adaptación h6.

Medida nominal de la ranura en T/ de rosca mm 12/16 14/16 16/16 18/16 20/16 A
35G 36 2160 Taco ranurado de ajuste (par) (44,11) (44,11) (44,11) (44,11) (44,11) Ø6
A mm 16
B mm 12 14 16 18 20 C D
C mm 10 10 10 10 12
D mm 25 Ø10

Adecuado para el código de color
B 36 2160
Mordazas modulares
■ Mordaza modular con bocas de tracción hacia abajo.
■ Accionamiento mecánico simple (hasta 3,5 t).
■ Ajuste fácil de la abertura de sujeción.
■ Templado por cementación HRC 60.
■ Paralelismo 0,02 mm.
Volumen de suministro: Incluido tope de la pieza de trabajo, tuerca
corredera similar a n.º 362160 tamaño 18/16 (2 uds.), 1 llave
de apriete, 1 llave para tornillos de hexágono interior, 4 bri-
das de sujeción.
Nota: Otras tuercas correderas en ranura de ajuste,ver
n.º 362160.

36 2110
Anchura de bocas A mm 125 150/2 150/3
32P 36 2110 Mordaza modular (817,15) (889,42) (1072,32)
Peso kg 18,5 34 37,5
L mm 345 420 520
b mm 150 200 300
Altura del cuerpo de base G mm 40 50 50
C mm 40 50 50
Ranura de ajuste longitudinal l mm 16
Ranura de ajuste transversal n mm 16
36 Código de colores para los accesorios adecuados
Bocas

Para anchura de bocas mm 125 150
32P 36 2127 Boca prismática (unidad) (157,82) (212,40)
32P 36 2132 Boca intercambiable en ángulo (unidad) (227,15) (261,07)
Adecuado para el código de color 36 2127 36 2132
Cód. color: Gerardi 125 Gerardi 150 Gerardi 200 Modular HOLEX 125 Modular HOLEX 150 ▶▶
1072
