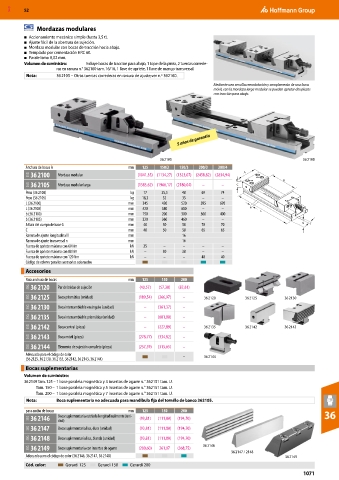

MXD 52

Mordazas modulares
■ Accionamiento mecánico simple (hasta 3,5 t).
■ Ajuste fácil de la abertura de sujeción.
■ Mordaza modular con bocas de tracción hacia abajo.
■ Templado por cementación HRC 60.
■ Paralelismo 0,02 mm.
Volumen de suministro: Incluye bocas de tracción para abajo, 1 tope de la pieza, 2 tuercas correde-
ras en ranura n.° 362160 tam. 16/16, 1 llave de apriete, 1 llave de mango transversal.
Nota: 36 2105 – Otras tuercas correderas en ranura de ajuste,ver n.º 362160.
Mediante una sencilla remodelación y complemento de una boca
móvil, con la mordaza larga modular se pueden apretar dos piezas
con tracción para abajo.

5 años de garantía

36 2100 36 2105
Anchura de bocas A mm 125 150/2 150/3 200/3 200/4
35G 36 2100 Mordaza modular (1041,35) (1134,27) (1323,07) (2458,82) (2834,94) A
b
35G 36 2105 Mordaza modular larga (1585,62) (1966,17) (2180,04) – – C
Peso (36 2100) kg 17 35,5 40 69 74
Peso (36 2105) kg 18,3 32 35 – –
L (36 2100) mm 345 420 520 595 695
L (36 2105) mm 520 580 680 – – n L
b (36 2100) mm 150 200 300 300 400
b (36 2105) mm 320 360 460 – –
Altura del cuerpo de base G mm 40 50 50 70 70 G l
C mm 40 50 50 65 65
Ranura de ajuste longitudinal l mm 16
Ranura de ajuste transversal n mm 16
Fuerza de apriete máxima con 60 Nm kN 25 – – – –
Fuerza de apriete máxima con 80 Nm kN – 30 30 – –
Fuerza de apriete máxima con 120 Nm kN – – – 40 40
Código de colores para los accesorios adecuados
Accesorios
Para anchura de bocas mm 125 150 200
35G 36 2120 Par de bridas de sujeción (40,57) (57,38) (87,61)

35G 36 2125 Boca prismática (unidad) (189,54) (266,97) – 36 2120 36 2125 36 2130
35G 36 2130 Boca intercambiable en ángulo (unidad) – (361,37) –
35G 36 2135 Boca intercambiable prismática (unidad) – (601,80) –
35G 36 2142 Boca central (pieza) – (227,89) – 36 2135 36 2142 36 2143
35G 36 2143 Boca móvil (pieza) (278,77) (334,82) –

35G 36 2144 Elemento de sujeción completo (pieza) (257,39) (315,65) –
Adecuado para el código de color – 36 2144
(36 2125, 36 2130, 36 2135, 36 2142, 36 2143, 36 2144)
Bocas suplementarias
Volumen de suministro:
36 2149 Tam. 125 – 1 base paralela magnética y 3 insertos de agarre n.° 362151 tam. U.
Tam. 150 – 1 base paralela magnética y 5 insertos de agarre n.° 362151 tam. U.
Tam. 200 – 1 base paralela magnética y 7 insertos de agarre n.° 362151 tam. U.
Nota: Boca suplementaria no adecuada para mandíbula fija del tornillo de banco 362105.

para ancho de bocas mm 125 150 200 36
35G 36 2146 Boca suplementaria estriada longitudinalmente (uni- (93,81) (111,80) (194,70)
dad)
35G 36 2147 Boca suplementaria lisa, dura (unidad) (93,81) (111,80) (194,70)

35G 36 2148 Boca suplementaria lisa, blanda (unidad) (93,81) (111,80) (194,70)
35G 36 2149 Boca suplementaria con insertos de agarre (200,60) 261,07 (368,75) 36 2146
36 2147 / 2148
Adecuado para el código de color (36 2146, 36 2147, 36 2148) 36 2149
Cód. color: Gerardi 125 Gerardi 150 Gerardi 200
