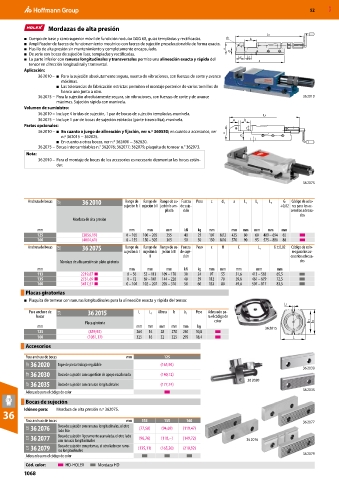

52 MXD

Mordazas de alta presión
■ Cuerpo de base y carro superior móvil de fundición nodular GGG 60, guías templadas y rectificadas.
■ Amplificador de fuerza de funcionamiento mecánico con fuerza de sujeción preseleccionable de forma exacta.
■ Husillo de alta presión sin mantenimiento y completamente encapsulado.
■ De serie con bocas de sujeción lisas, templadas y rectificadas.
■ La parte inferior con ranuras longitudinales y transversales permite una alineación exacta y rápida del
tensor en dirección longitudinal y transversal.
Aplicación:
36 2010 – ■ Para la sujeción absolutamente segura, exenta de vibraciones, con fuerzas de corte y avance
máximas.
■ Las tolerancias de fabricación estrictas permiten el montaje posterior de varios tornillos de
banco uno junto a otro.
36 2075 – Para la sujeción absolutamente segura, sin vibraciones, con fuerzas de corte y de avance 36 2010
máximas. Sujeción rápida con manivela.
Volumen de suministro:
36 2010 – Incluye 4 bridas de sujeción, 1 par de bocas de sujeción templadas, manivela.
36 2075 – Incluye 1 par de bocas de sujeción estriadas (parte trasera lisa), manivela.
Partes opcionales:
36 2010 – ■ En cuanto a juego de alineación y fijación, ver n.º 360530; en cuanto a accesorios, ver
n.º 362015 − 362025.
■ En cuanto a otras bocas, ver n.º 362400 − 362620.
36 2075 – Bocas intercambiables n.° 362076; 362077; 362079, plaquita de tornear n.° 362073.
Nota:
36 2010 – Para el montaje de bocas de los accesorios es necesario desmontar las bocas están-
dar.

36 2075

Anchura de bocas 32F 36 2010 Rango de Rango de Rango de su- Fuerza Peso c d 1 a L 2 L 3 L 4 G Código de colo-
sujeción b I sujeción b II jeción b am- de suje- +0,02 res para los ac-
pliada ción cesorios adecua-
dos
Mordaza de alta presión
mm mm mm mm kN kg mm mm mm mm mm mm
125 (3056,19) 0 – 105 100 – 205 255 40 25 107 M12 425 80 60 489 – 694 65
160 (4004,61) 0 – 155 150 – 305 365 50 50 130 M16 570 90 95 575 – 880 80
Anchura de bocas 32E 36 2075 Rango de Rango de Rango de su- Fuerza Peso c H C L 4 G ±0,02 Código de colo-
sujeción b I sujeción b jeción b III de suje- res para los ac-
II ción cesorios adecua-
Mordaza de alta presión sin plato giratorio dos
mm mm mm mm kN kg mm mm mm mm mm
113 2219,87 ■ 0 – 56 52 – 113 109 – 170 30 24 97 55 31,6 413 – 583 65,5
135 2731,69 ■ 0 – 72 69 – 147 144 – 220 40 39 112 70 39,6 461 – 679 72,5
160 3417,57 ■ 0 – 104 102 – 207 205 – 310 50 60 133 80 49,6 507 – 817 83,5
Placas giratorias
■ Plaquita de tornear con ranuras longitudinales para la alineación exacta y rápida del tensor.
L1
Para anchura de 32F 36 2015 L L 1 Altura b b 1 Peso Adecuado pa-
bocas ra el código de
color
Placa giratoria b1 b
mm mm mm mm mm mm kg 36 2015
125 (859,92) 264 16 28 270 240 10,8
160 (1081,17) 325 16 32 325 295 18,4 L
Accesorios

Para anchura de bocas mm 125
32F 36 2020 Tope de pieza trabajo regulable (165,94)
36 2030
32F 36 2030 Boca de sujeción con superficie de apoyo escalonada (140,12)
36 2020
32F 36 2035 Boca de sujeción con ranuras longitudinales (177,74)
Adecuado para el código de color 36 2035
Bocas de sujeción
Idóneo para: Mordaza de alta presión n.º 362075.
36
Para anchura de bocas mm 113 135 160 36 2077
32E 36 2076 Boca de sujeción con ranuras longitudinales, el otro (77,58) (94,69) (119,47)
lado liso
32E 36 2077 Boca de sujeción ligeramente acanalada, el otro lado (96,76) (118,–) (149,72) 36 2076
con ranuras longitudinales
32E 36 2079 Boca de sujeción con prismas, el otro lado con ranu- (135,11) (165,20) (210,92)
ras longitudinales
Adecuado para el código de color 36 2079
Cód. color: HD-HOLEX Mordaza HD
1068
