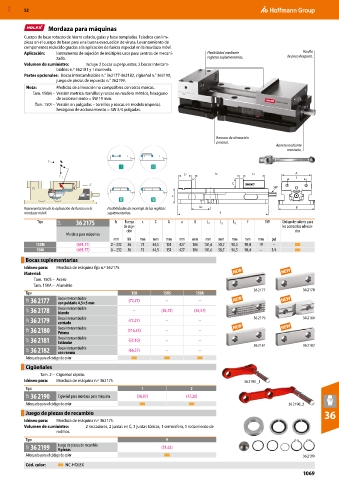

MXD 52

Mordaza para máquinas
Cuerpo de base robusto de hierro colado, guías y base templadas. Taladros con lim-
pieza en el cuerpo de base para una buena evacuación de viruta. Levantamiento de
componentes reducido gracias a la aplicación de fuerza especial en la mordaza móvil.
Aplicación: Instrumento de sujeción de múltiples usos para centros de mecani- Flexibilidad mediante Husillo
zado. regletas suplementarias. de poco desgaste.
Volumen de suministro: Incluye 2 bocas superpuestas, 2 bocas intercam-
biables n.º 362181 y 1 manivela.
Partes opcionales: Bocas intercambiables n.° 362177-362182, cigüeñal n.° 362190,
juego de piezas de repuesto n.° 362199.
Nota: Medidas de alineación no compatibles con otras marcas.
Tam. 150M – Versión métrica: tornillos y roscas en modelo métrico, hexágono
de accionamiento = SW 19 mm.
Tam. 150I – Versión en pulgadas – tornillos y roscas en modelo imperial,
hexágono de accionamiento = SW 3/4 pulgadas.

Ranuras de alineación
precisas.
Apriete mediante
manivela.

L2 b L1 A
f
C
SW
c

Representación de la aplicación de fuerza en la Posibilidades de montaje de las regletas L3 B
mordaza móvil. suplementarias. a
Tipo 32P 36 2175 b Fuerza c C A a B L 1 L 2 L 3 f SW Código de colores para
de suje- los accesorios adecua-
ción dos
Mordaza para máquinas
mm kN mm mm mm mm mm mm mm mm mm mm pul
150M (691,77) 0 – 232 36 73 44,5 151 427 186 101,6 58,7 90,5 98,4 19 –
150I (691,77) 0 – 232 36 73 44,5 151 427 186 101,6 58,7 90,5 98,4 – 3/4
Bocas suplementarias
Idóneo para: Mordaza de máquina fijo n.º 362175.
Material:
Tam. 150S – Acero
Tam. 150A – Aluminio
36 2177 36 2178
Tipo 150 150S 150A
32P 36 2177 Boca intercambiable (72,27) – –
con peldaño 4,5×5 mm
32P 36 2178 Boca intercambiable – (45,72) (54,57)
blando
32P 36 2179 Boca intercambiable (72,27) – – 36 2179 36 2180
estriado
32P 36 2180 Boca intercambiable (116,52) – –
Prisma
32P 36 2181 Boca intercambiable (53,10) – – 36 2181 36 2182
Estándar
32P 36 2182 Boca intercambiable (66,37) – –
con ranura
Adecuado para el código de color
Cigüeñales
Tam. 2 – Cigüeñal rápido.
Idóneo para: Mordaza de máquina n.º 362175. 36 2190 _1
Tipo 1 2
32P 36 2190 Cigüeñal para mordaza para máquina (36,87) (47,20)
Adecuado para el código de color 36 2190_2
Juego de piezas de recambio 36
Idóneo para: Mordaza de máquina n.º 362175.
Volumen de suministro: 2 rascadores, 2 juntas en C, 3 juntas tóricas, 1 semiesfera, 1 rodamiento de
rodillos.
Tipo 9
32P 36 2199 Juego de piezas de recambio (51,62)
9 piezas
Adecuado para el código de color 36 2199
Cód. color: NC-HOLEX
1069
