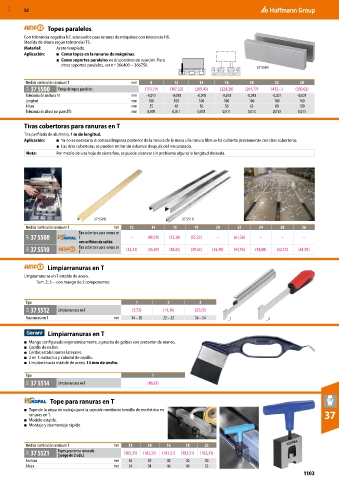

MXD 52

Topes paralelos
Con tolerancia negativa h7, adecuados para ranuras de máquinas con tolerancia H8.
Medida de altura según tolerancia IT5.
Material: Acero templado.
Aplicación: ■ Como topes en la ranuras de máquinas.
■ Como soportes paralelos en dispositivos de sujeción. Para
otros soportes paralelos, ver n.º 366400 − 366750. 37 5500

Medida nominal de ranura en T mm 8 12 14 16 18 22 28
35A 37 5500 Pareja de topes paralelos (151,19) (187,32) (209,45) (224,20) (264,77) (413,–) (500,02)
Tolerancia de anchura h7 mm -0,015 -0,018 -0,018 -0,018 -0,018 -0,021 -0,021
Longitud mm 100 100 100 160 160 160 160
Altura mm 25 40 50 50 63 80 100
Tolerancia de altura por pares IT5 mm 0,009 0,011 0,011 0,011 0,013 0,013 0,015

Tiras cobertoras para ranuras en T
Tira perfilada de aluminio, 1 m de longitud.
Aplicación: ■ Ya no es necesaria la costosa limpieza posterior de la ranura de la mesa si la ranura libre se ha cubierto previamente con tiras cobertoras.
■ Las tiras cobertoras se pueden retirar sin esfuerzo después del mecanizado.
Nota: Por medio de una hoja de sierra fina, se puede alcanzar sin problema alguno la longitud deseada.

37 5508 37 5510
Medida nominal de ranura en T mm 12 14 16 18 20 22 24 28 36
Tira cobertora para ranura en
38F 37 5508 T – (49,39) (53,38) (55,22) – (61,36) – – –
con orificios de salida
35A 37 5510 Tira cobertora para ranura en (33,33) (35,69) (38,05) (39,53) (42,48) (43,95) (48,08) (52,51) (61,95)
T

Limpiarranuras en T
Limpiarranuras en T estable de acero.
Tam. 2; 3 – con mango de 2 componentes

Tipo 1 2 3
35A 37 5512 Limpiarranuras en T (5,72) (11,14) (22,12)
Para ranura en T mm 14 – 20 22 – 32 36 – 54 _1 _2

Limpiarranuras en T

■ Mango configurado ergonómicamente, a prueba de golpes con protector de manos.
■ Cepillo de nailon.
■ Cerdas estabilizantes laterales.
■ 2 en 1: extractor y cabezal de cepillo.
■ Limpiarranuras estable de acero, 14 mm de ancho.

Tipo 1
31O 37 5514 Limpiarranuras en T (46,61)

Tope para ranuras en T

■ Tope de la pieza de trabajo para la sujeción mediante tornillo de excéntrica en
ranuras en T. 37
■ Modelo estable.
■ Montaje y desmontaje rápido.

Medida nominal de ranura en T mm 12 14 16 18 22
38F 37 5521 Topes para mesa ranurada (183,31) (183,31) (183,31) (183,31) (183,31)
(juego de 2 uds.)
Anchura mm 30 30 40 40 50
Altura mm 34 34 40 40 53
1103
