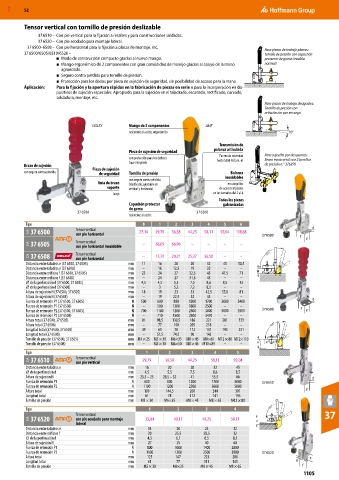

MXD 52

Tensor vertical con tornillo de presión deslizable
37 6510 – Con pie vertical para la fijación a resaltes y para construcciones soldadas.
37 6520 – Con pie acodado para montaje lateral.
37 6500–6508 – Con pie horizontal para la fijación a placas de montaje, etc. Para piezas de trabajo planas:
37 6500/6505/6510/6520 – tornillo de presión con capuchón
■ Modo de construcción compacto gracias al nuevo mango. protector de goma (modelo
■ Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano normal).
agrandado.
■ Seguro contra pérdida para tornillo de presión.
■ Protección para los dedos por pieza de sujeción de seguridad, sin posibilidad de acceso para la mano.
Aplicación: Para la fijación y la apertura rápidas en la fabricación de piezas en serie o para la incorporación en dis-
positivos de sujeción especiales. Apropiado para la sujeción en el taladrado, escariado, rectificado, curvado,
soldadura, montaje, etc.
Para piezas de trabajo desiguales:
Tornillo de presión con
articulación por encargo.

HOLEX Mango de 2 componentes AMF
resistente al aceite, ergonómico 10°

Transmisión de
Pieza de sujeción de seguridad palanca articulada
Fuerza de retención Para sujeción por dos puntos:
con protección para los dedos y hasta 5500 N (tam. 6) Brazo transversal con 2 tornillos
tope integrado
Brazo de sujeción de presión n.° 376970
Pieza de sujeción
con seguro contra pérdida de seguridad Tornillo de presión Bulones
con seguro contra pérdida, inoxidables
Guía de brazo bonificado, ajustable en en casquillos
soporte vertical y horizontal. de acero templados
largo en los tamaños del 2 al 6
Todas las piezas
Capuchón protector galvanizadas
de goma
37 6508 37 6500
resistente al aceite
Tipo 0 1 2 3 4 5 6 d
35A 37 6500 Tensor vertical 27,14 29,79 36,58 44,25 58,11 92,04 118,88 37 6500 f e
con pie horizontal
35A 37 6505 Tensor vertical – 56,05 66,96 – – – –
con pie horizontal inoxidable
32S 37 6508 Tensor vertical – 17,70 20,21 25,37 36,58 – – 105°
con pie horizontal
Distancia entre taladros e (37 6500, 37 6505) mm 11 16 20 20 32 45 50,5
Distancia entre taladros e (37 6508) mm – 16 12,5 19 32 – –
Distancia entre orificios f (37 6500, 37 6505) mm 23 24 27 32,5 45 47,5 71 H P1 P2
Distancia entre orificios f (37 6508) mm – 24 27 31,6 45 – –
⌀ de la perforación d (37 6500, 37 6505) mm 4,5 4,5 5,5 7,5 8,6 8,5 13
⌀ de la perforación d (37 6508) mm – 3 5,2 7,2 8,3 – –
Altura de sujeción H (37 6500, 37 6505) mm 18 19 23 33 42,5 55,8 81
Altura de sujeción H (37 6508) mm – 19 22,5 32 43 – – d
Fuerza de retención P1 (37 6500, 37 6505) N 500 600 800 1200 1700 3000 3400
Fuerza de retención P1 (37 6508) N – 500 1200 1800 2500 – –
Fuerza de retención P2 (37 6500, 37 6505) N 700 1100 1200 2500 3000 5000 5500 37 6508 f e
Fuerza de retención P2 (37 6508) N – 710 1500 2500 3470 – –
Altura total (37 6500, 37 6505) mm 81 98,5 139,5 186 221 281 333
Altura total (37 6508) mm – 77 140 205 218 – – 105°
Longitud total (37 6500, 37 6505) mm 49 61 78 112 141 195 231
Longitud total (37 6508) mm – 51,5 74,5 90 143 – –
Tornillo de presión (37 6500, 37 6505) mm M4 × 25 M5 × 30 M6×35 M8 × 45 M8×65 M12 × 80 M12×110
Tornillo de presión (37 6508) mm – M5 × 30 M6×50 M8 × 45 M10×89 – – H P1 P2
Tipo 1 2 3 4 5
35A 37 6510 Tensor vertical 29,79 36,58 44,25 58,11 92,04
con pie vertical
Distancia entre taladros e mm 16 20 20 32 45
⌀ de la perforación d mm 4,5 5,5 7,5 8,6 8,5
Altura de sujeción H mm 23,5 – 25 28,5 – 32 41 55,5 66 d
Fuerza de retención P1 N 600 800 1200 1700 3000 37 6510
Fuerza de retención P2 N 1100 1200 2500 3000 5000 e
Altura total mm 109 144,5 200 244 301
Longitud total mm 61 78 112 141 195
Tornillo de presión mm M5 × 30 M6×35 M8 × 45 M8 × 65 M12 × 80
Tipo 1 2 3 4 105°
Tensor vertical 37
35A 37 6520 con pie acodado para montaje 33,04 40,12 44,25 58,11 H
lateral P1 P2
Distancia entre taladros e mm 14 20 24 32
Distancia entre orificios f mm 20 25,5 28,5 32
⌀ de la perforación d mm 4,5 6,1 6,5 8,5
Altura de sujeción H mm 27 35 40 60
Fuerza de retención P1 N 800 1000 1400 2000
Fuerza de retención P2 N 1100 1200 2500 3000 37 6520
Altura total mm 125 167 223 280 e
Longitud total mm 61 77 111 141 d
Tornillo de presión mm M5 × 30 M6×35 M8 × 45 M8 × 65 f
