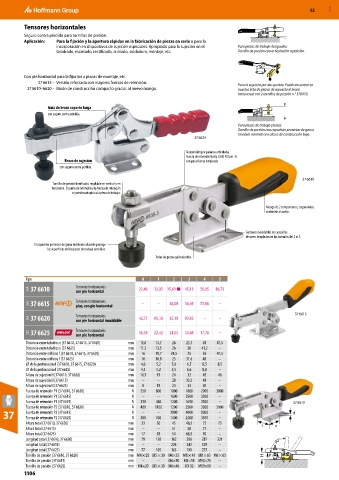

Page 1106 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tensores horizontales
Seguro contra pérdida para tornillos de presión.
Aplicación: Para la fijación y la apertura rápidas en la fabricación de piezas en serie o para la
incorporación en dispositivos de sujeción especiales. Apropiado para la sujeción en el Para piezas de trabajo desiguales:
taladrado, escariado, rectificado, curvado, soldadura, montaje, etc. Tornillo de presión con articulación a petición.

Con pie horizontal para la fijación a placas de montaje, etc.
37 6615 – Versión reforzada con mayores fuerzas de retención. Para la sujeción por dos puntos: Puede encontrar en
37 6610–6620 – Modo de construcción compacto gracias al nuevo mango. nuestra lista de piezas de repuesto el brazo
transversal con 2 tornillos de presión n.° 376970.

Guía de brazo soporte larga
con seguro contra pérdida.

Para piezas de trabajo planas:
Tornillo de presión con capuchón protector de goma
(modelo normal) con altura de construcción baja.
37 6625

Transmisión por palanca articulada,
Fuerza de retención hasta 5500 N (tam. 5)
Brazo de sujeción con poca fuerza empleada.
con seguro contra pérdida.

37 6610
Tornillo de presión bonificado, regulable en vertical y en
horizontal. El punto de retención y la fuerza de retención
se pueden adaptar a la pieza de trabajo.

Mango de 2 componentes, ergonómico,
resistente al aceite.

Gorrones inoxidables en casquillos
de acero templados en los tamaños del 2 al 5.
El capuchón protector de goma resistente al aceite protege
las superficies de las piezas de trabajo sensibles.
Todas las piezas galvanizadas.

Tipo 0 1 2 3 4 5
35A 37 6610 Tensores horizontales 23,46 33,92 35,69 ■ 45,13 56,05 86,73
con pie horizontal
35A 37 6615 Tensores horizontales – – 48,08 56,05 72,86 –
plus, con pie horizontal
35A 37 6620 Tensores horizontales 42,77 60,18 65,19 80,83 – – 37 6615
con pie horizontal inoxidable
32S 37 6625 Tensores horizontales 16,38 22,42 24,05 30,68 37,76 –
con pie horizontal
Distancia entre taladros e (37 6610, 37 6615, 37 6620) mm 13,6 13,7 26 25,7 41 41,5
Distancia entre taladros e (37 6625) mm 11,2 13,5 26 26 41,2 –
Distancia entre orificios f (37 6610, 37 6615, 37 6620) mm 16 19,7 24,5 25 36 41,5
Distancia entre orificios f (37 6625) mm 16 16,8 25 31,6 43 –
⌀ de la perforación d (37 6610, 37 6615, 37 6620) mm 4,6 5,2 5,6 6,5 8,5 8,5
⌀ de la perforación d (37 6625) mm 4,3 5,2 5,5 6,6 8,8 –
Altura de sujeción H (37 6610, 37 6620) mm 14,5 19 24 32 45 46
Altura de sujeción H (37 6615) mm – – 28 33,5 41 –
Altura de sujeción H (37 6625) mm 8 18 24 33 45 –
Fuerza de retención P1 (37 6610, 37 6620) N 250 800 1000 1800 2000 3000
Fuerza de retención P1 (37 6615) N – – 1600 2500 3500 –
Fuerza de retención P1 (37 6625) N 230 460 1200 1650 2500 – 37 6610
Fuerza de retención P2 (37 6610, 37 6620) N 400 1100 1200 2500 3000 5000
37 Fuerza de retención P2 (37 6615) N N 380 700 3000 4000 8000 – – d
–
–
3500
Fuerza de retención P2 (37 6625)
2300
1400
Altura total (37 6610, 37 6620) mm 23 30 45 48,5 75 73 e
Altura total (37 6615) mm – – 51 58 77 – f
Altura total (37 6625) mm 17 38 54 68,5 90 –
Longitud total (37 6610, 37 6620) mm 79 120 162 206 287 321 90°
Longitud total (37 6615) mm – – 224 242 329 –
Longitud total (37 6625) mm 77 105 163 190 273 –
Tornillo de presión (37 6610, 37 6620) mm M4 × 25 M5 × 30 M6×35 M8 × 45 M8 × 65 M8 × 65 H P1
Tornillo de presión (37 6615) mm – – M6×50 M8×58 M10×76 – P2
Tornillo de presión (37 6625) mm M4×20 M5 × 30 M6×40 8 X 50 M10×90 –
1106
