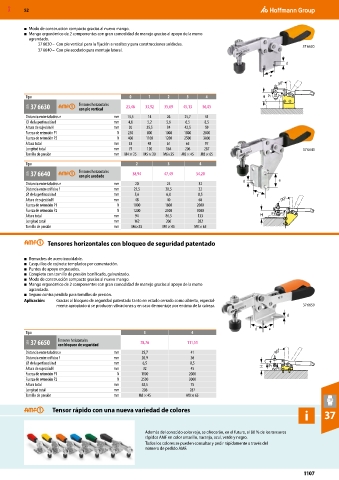

Page 1107 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

■ Modo de construcción compacto gracias al nuevo mango.
■ Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano
agrandado.
37 6630 – Con pie vertical para la fijación a resaltes y para construcciones soldadas. 37 6630
37 6640 – Con pie acodado para montaje lateral.

d

e
90°

Tipo 0 1 2 3 4 H P1 P2
35A 37 6630 Tensores horizontales 23,46 33,92 35,69 45,13 56,05
con pie vertical
Distancia entre taladros e mm 13,5 14 26 25,7 41
⌀ de la perforación d mm 4,6 5,2 5,6 6,5 8,5
Altura de sujeción H mm 20 25,5 34 42,5 59
Fuerza de retención P1 N 250 800 1000 1800 2000
Fuerza de retención P2 N 400 1100 1200 2500 3000
Altura total mm 33 43 61 65 97
Longitud total mm 79 120 164 206 287 37 6640
Tornillo de presión mm M4 × 25 M5 × 30 M6×35 M8 × 45 M8 × 65
Tipo 2 3 4

35A 37 6640 Tensores horizontales 38,94 47,49 54,28
con pie acodado
d e
Distancia entre taladros e mm 20 24 32
Distancia entre orificios f mm 25,5 28,5 32
⌀ de la perforación d mm 5,6 6,8 8,5 f
Altura de sujeción H mm 48 40 60 90°
Fuerza de retención P1 N 1000 1800 2000
Fuerza de retención P2 N 1200 2500 3000
Altura total mm 94 86,5 133 H P1 P2
Longitud total mm 162 206 282
Tornillo de presión mm M6×35 M8 × 45 M8 × 65

Tensores horizontales con bloqueo de seguridad patentado

■ Remaches de acero inoxidable.
■ Casquillos de cojinete templados por cementación.
■ Puntos de apoyo engrasados.
■ Completo con tornillo de presión bonificado, galvanizado.
■ Modo de construcción compacto gracias al nuevo mango.
■ Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano
agrandado.
■ Seguro contra pérdida para tornillos de presión.
Aplicación: Gracias al bloqueo de seguridad patentado tanto en estado cerrado como abierto, especial-
mente apropiado si se producen vibraciones y en caso de montaje por encima de la cabeza. 37 6650

d

f e
Tipo 3 4
35A 37 6650 Tensores horizontales 78,76 111,51
con bloqueo de seguridad
Distancia entre taladros e mm 25,7 41 90°
Distancia entre orificios f mm 26,9 36
⌀ de la perforación d mm 6,5 8,5 P1
Altura de sujeción H mm 32 45 H P2
Fuerza de retención P1 N 1800 2000
Fuerza de retención P2 N 2500 3000
Altura total mm 48,5 75
Longitud total mm 206 287
Tornillo de presión mm M8 × 45 M8 × 65

Tensor rápido con una nueva variedad de colores
i 37

Además del conocido color rojo, se ofrecerán, en el futuro, el 80 % de los tensores
rápidos AMF en color amarillo, naranja, azul, verde y negro.
Todos los colores se pueden consultar y pedir rápidamente a través del
número de pedido AMF.
