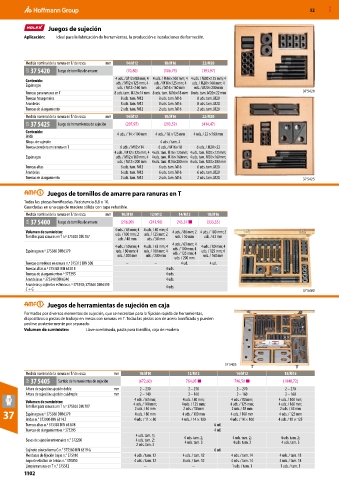

Page 1102 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Juegos de sujeción
Aplicación: Ideal para la fabricación de herramientas, la producción e instalaciones de formación.

Medida nominal de la ranura en T/ de rosca mm 14/M12 18/M16 22/M20
32X 37 5420 Juego de tornillos de amarre (70,80) (106,79) (193,97)
4 uds. / M12×80 mm; 4 4 uds. / M16×100 mm; 4 4 uds. / M20×125 mm; 4
Contenido: uds. / M12×125 mm; 4 uds. / M16×125 mm; 4 uds. / M20×160 mm; 4
Espárragos
uds. / M12×160 mm uds. / M16×160 mm uds. / M20×200 mm
Tuercas para ranuras en T 8 uds. tam. M12×14 mm 8 uds. tam. M16×18 mm 8 uds. tam. M20×22 mm 37 5420
Tuercas hexagonales 8 uds. tam. M12 8 uds. tam. M16 8 uds. tam. M20
Arandelas 8 uds. tam. M12 8 uds. tam. M16 8 uds. tam. M20
Tuercas de alargamiento 2 uds. tam. M12 2 uds. tam. M16 2 uds. tam. M20
Medida nominal de la ranura en T/ de rosca mm 14/M12 18/M16 22/M20
32X 37 5425 Juego de herramientas de sujeción (207,97) (293,52) (414,47)
Contenido: 4 uds. / 14 ×100 mm 4 uds. / 18 ×125 mm 4 uds. / 22 ×160 mm
Brida
Bloqu. de sujeción 4 uds. / tam. 3
Tuerca corredera en ranura en T 6 uds. / M12×14 6 uds. / M16×18 6 uds. / M20×22
4 uds. / M12×125 mm; 4 4 uds. tam. M16×125mm; 4 uds. tam. M20×125mm;
Espárragos uds. / M12×160 mm; 4 4 uds. tam. M16×160mm; 4 uds. tam. M20×160mm;
uds. / M12×200 mm 4 uds. tam. M16×200 mm 4 uds. tam. M20×200 mm
Tuercas altas 6 uds. tam. M12 6 uds. tam. M16 6 uds. tam. M20
Arandelas 6 uds. tam. M12 6 uds. tam. M16 6 uds. tam. M20
Tuercas de alargamiento 2 uds. tam. M12 2 uds. tam. M16 2 uds. tam. M20 37 5425

Juegos de tornillos de amarre para ranuras en T
Todas las piezas bonificadas. Resistencia 8,8 o 10.
Guardadas en una caja de madera sólida con tapa rebatible.
Medida nominal de la ranura en T/ de rosca mm 10/M10 12/M12 14/M12 18/M16
35A 37 5400 Juego de tornillos de amarre (216,09) (241,90) 243,37 ■ (333,35)
4 uds. / 63 mm; 4 4 uds. / 80 mm; 4
Volumen de suministro: uds. / 100 mm; 2 uds. / 125 mm; 2 4 uds. / 80 mm; 2 4 uds. / 100 mm; 2
Tornillos para ranuras en T n.º 375300 DIN 787 uds. / 50 mm uds. / 63 mm
uds. / 40 mm uds. / 50 mm
4 uds. / 63 mm; 4
4 uds. / 50 mm; 4 4 uds. / 63 mm; 4 4 uds. / 80 mm; 4
Espárragos n.º 375380 DIN 6379 uds. / 80 mm; 4 uds. / 100 mm; 4 uds. / 100 mm; 4 uds. / 125 mm; 4
uds. / 125 mm; 4
uds. / 200 mm uds. / 200 mm uds. / 160 mm
uds. / 200 mm
Tuercas correderas en ranura n.º 375315 DIN 508 – – 4 ud. 4 ud.
Tuercas altas n.º 375385 DIN 6330 B 4 uds.
Tuercas de alargamiento n.º 375395 4 uds.
Arandelas n.º 375340 DIN 6340 4 uds.
Arandelas y cojinetes esféricos n.º 375350; 375360 DIN 6319 4 uds.
C + G 37 5400
Juegos de herramientas de sujeción en caja
Formadas por diversos elementos de sujeción, que se necesitan para la fijación rápida de herramientas,
dispositivos o piezas de trabajo en mesas con ranuras en T. Todas las piezas son de acero bonificado y pueden
pedirse posteriormente por separado.
Volumen de suministro: Llave combinada, pasta para tornillos, caja de madera

37 5405
Medida nominal de la ranura en T/ de rosca mm 10/M10 12/M12 14/M12 18/M16
35A 37 5405 Surtido de herramientas de sujeción (672,60) 764,05 ■ 796,50 ■ (1048,72)
Altura de sujeción sujeción doble mm 2 – 230 2 – 270 2 – 270 2 – 270
Altura de sujeción sujeción cuádruple mm 2 – 140 2 – 160 2 – 160 2 – 160
4 uds. / 63 mm; 4 uds. / 80 mm; 4 uds. / 80 mm; 4 uds. / 100 mm;
Volumen de suministro: 4 uds. / 100 mm; 4 uds. / 125 mm; 4 uds. / 125 mm; 4 uds. / 160 mm;
Tornillos para ranuras en T n.º 375300 DIN 787 2 uds. / 40 mm 2 uds. / 50 mm 2 uds. / 50 mm 2 uds. / 63 mm
37 Espárragos n.º 375380 DIN 6379 4 uds. / 11 × 80 4 uds. / 14 × 100 4 uds. / 14 × 100 4 uds. / 18 × 125
4 uds. / 80 mm
4 uds. / 100 mm
4 uds. / 125 mm
4 uds. / 100 mm
Bridas n.° 372000 DIN 6314 Z
Tuercas altas n.º 375385 DIN 6330 B 6 ud.
Tuercas de alargamiento n.º 375395 4 ud.
4 uds. tam. 1;
Bases de sujeción universales n.° 372200 4 uds. tam. 2; 4 uds. tam. 2; 4 uds. tam. 2; 4 uds. tam. 2;
4 uds. tam. 3
4 uds. tam. 3
4 uds. tam. 3
2 uds. tam. 3
Cojinete cónico forma G n.° 375360 DIN 6319 G 6 ud.
Mordazas de fijación bajas n.° 375110 4 uds. / tam. 12 4 uds. / tam. 12 4 uds. / tam. 14 4 uds. / tam. 18
Soporte elástico de bridas n.° 370850 4 uds. / tam. 12 4 uds. / tam. 12 4 uds. / tam. 14 4 uds. / tam. 18
Limpiarranuras en T n.° 375512 – – 1 uds. / tam. 1 1 uds. / tam. 1
