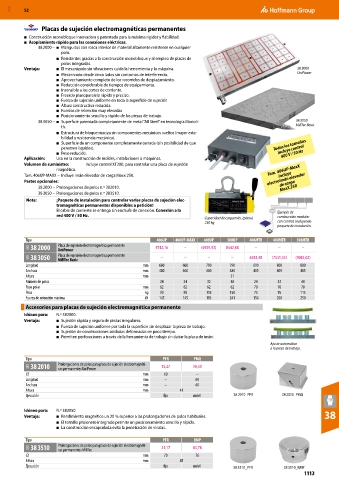

MXD 52

Placas de sujeción electromagnéticas permanentes
■ Construcción monobloque innovadora y patentada para la máxima rigidez y fiabilidad.
■ Acoplamiento rápido para las conexiones eléctricas.
38 2000 – ■ Manguitos con rosca interior de material altamente resistente en cualquier
polo.
■ Resistentes gracias a la construcción monobloque y al empleo de placas de
polos integradas.
Ventaja: ■ El mecanizado sin vibraciones cuida la herramienta y la máquina. 38 2000
■ Mecanizado desde cinco lados sin contornos de interferencia. UniPower
■ Aprovechamiento completo de los recorridos de desplazamiento.
■ Reducción considerable de tiempos de equipamiento.
■ Insensible a los cortes de corriente.
■ Fresado planoparalelo rápido y preciso.
■ Fuerza de sujeción uniforme en toda la superficie de sujeción
■ Altura constructiva reducida
■ Fuerzas de retención muy elevadas
■ Posicionamiento sencillo y rápido de las piezas de trabajo.
38 3050 – ■ Superficie patentada completamente de metal “All Steel” en tecnología Monoli- 38 3050
th. MillTec Basic
■ Estructura de bloque maciza sin componentes mecánicos sueltos (mayor esta-
bilidad y resistencia mecánica).
■ Superficie de un componente completamente cerrada (sin posibilidad de que Todos los tamaños
penetren líquidos). incluye control
■ Peso reducido. 400 V / 50 Hz
Aplicación: Uso en la construcción de moldes, instalaciones o máquinas.
Volumen de suministro: Incluye control XT200, para controlar una placa de sujeción
magnética. Tam. 406UP-MaxX
incluye
Tam. 406UP-MAXX – Incluye imán elevador de carga Maxx 250. electroimán elevador
Partes opcionales: de carga
38 2000 – Prolongaciones de polos n.º 382010. MaxX 250
38 3050 – Prolongaciones de polos n.º 383510.
Nota: ¡Paquete de instalación para controlar varias placas de sujeción elec-
tromagnéticas permanentes disponibles a petición!
El cable de corriente se entrega sin enchufe de conexión. Conexión a la Ejemplo de
red 400 V / 50 Hz. construcción modular
Capacidad de carga máx. (plano)
250 kg con control, incluyendo
paquete de instalación.
Tipo 406UP 406UP-MAXX 408UP 508UP 406MTB 408MTB 508MTB
38D 38 2000 Placa de sujeción electromagnética permanente 5742,16 – (6929,53) 8442,88 – – –
UniPower
38D 38 3050 Placa de sujeción electromagnética permanente – – – – 6283,48 (7531,33) (9083,02)
MillTec Basic
Longitud mm 600 600 790 790 600 800 800
Anchura mm 400 400 400 480 405 405 485
Altura mm 51
Número de polos 24 24 32 40 24 32 40
Paso polar mm 62 62 62 62 70 70 70
Peso kg 90 90 115 150 75 95 115
Fuerza de retención máxima kN 145 145 193 241 150 200 250
Accesorios para placas de sujeción electromagnética permanente
Idóneo para: N.º 382000.
Ventaja: ■ Sujeción rápida y segura de piezas irregulares.
■ Fuerza de sujeción uniforme por toda la superficie sin desplazar la pieza de trabajo.
■ Sujeción de construcciones soldadas deformadas en poco tiempo.
■ Permiten perforaciones a través de la herramienta de trabajo sin dañar la placa de imán.
Ajuste automático
a la pieza de trabajo.
Tipo PFR PMQ
38D 38 2010 Prolongaciones de polos para placa de sujeción electromagnéti- 15,27 50,30
cas permanentes UniPower
⌀ mm 60 –
Longitud mm – 60
Anchura mm – 60
Altura mm 41
Ejecución fijo móvil 38 2010_PFR 38 2010_PMQ

Idóneo para: N.º 383050
Ventaja: ■ Rendimiento magnético un 20 % superior a las prolongaciones de polos habituales. 38
■ El tornillo prisionero integrado permite un posicionamiento sencillo y rápido.
■ La construcción encapsulada evita la penetración de virutas.

Tipo PFR RMP
38D 38 3510 Prolongaciones de polos para placa de sujeción electromagnéti- 21,17 83,78
cas permanentes MillTec
⌀ mm 70 76
Altura mm 45
Ejecución fijo móvil 38 3510_PFR 38 3510_RMP
1113
