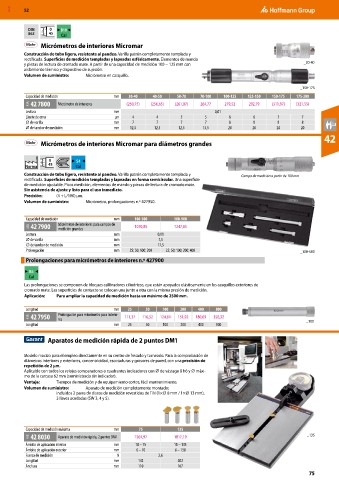

Micrómetros de interiores Micromar
Construcción de tubo ligera, resistente al pandeo. Varilla patrón completamente templada y
rectificada. Superficies de medición templadas y lapeadas esféricamente. Elementos de mando
y piezas de lectura de cromado mate. A partir de una capacidad de medición 100 − 125 mm con _30-40
aislamiento térmico y dispositivo de sujeción.
Volumen de suministro: Micrómetro en casquillo.

_150-175
Capacidad de medición mm 30-40 40-50 50-70 70-100 100-125 125-150 150-175 175-200
43A 42 7800 Micrómetro de interiores (250,75) (256,65) (261,07) 264,77 279,52 292,79 (311,97) (321,55)
Lectura mm 0,01
Límite de error µm 4 4 5 5 6 6 7 7
⌀ de varilla mm 7 7 7 7 8 8 8 8
⌀ de tambor de medición mm 12,5 12,5 12,5 13,5 20 20 20 20
42
Micrómetros de interiores Micromar para diámetros grandes

0 S4
45
Norma Cal

Construcción de tubo ligera, resistente al pandeo. Varilla patrón completamente templada y Campo de medición a partir de 100 mm
rectificada. Superficies de medición templadas y lapeadas en forma semicircular. Una superficie
de medición ajustable. Picos medición, elementos de mando y piezas de lectura de cromado mate.
Sin asistencia de ajuste y listo para el uso inmediato.
Precisión: (4 + L/100) µm.
Volumen de suministro: Micrómetro, prolongaciones n.º 427950.

Capacidad de medición mm 100-500 100-900
43A 42 7900 Micrómetro de interiores para campos de 1070,85 1247,85
medición grandes
Lectura mm 0,01
⌀ de varilla mm 7,5
⌀ de tambor de medición mm 17,5
Prolongación mm 25; 50; 100; 200 25; 50; 100; 200; 400 _100-500
Prolongaciones para micrómetros de interiores n.º 427900

B5
Cal

Las prolongaciones se componen de bloques calibradores cilíndricos, que están apoyados elásticamente en los casquillos exteriores de
cromado mate. Las superficies de contacto se colocan una junto a otra con la misma presión de medición.
Aplicación: Para ampliar la capacidad de medición hasta un máximo de 2500 mm.

Longitud mm 25 50 100 200 400 800
43A 42 7950 Prolongación para micrómetro para interio- 111,37 116,52 124,64 151,92 180,69 350,32
res
Longitud mm 25 50 100 200 400 800 _100

Aparatos de medición rápida de 2 puntos DM1

Modelo macizo para el empleo directamente en su centro de fresado y torneado. Para la comprobación de
diámetros interiores y exteriores, concentricidad, escotaduras y grosores de pared, con una precisión de
repetición de 2 µm.
Aplicable con todos los relojes comparadores o cuadrantes indicadores con ⌀ de vástago 8 h6 y ⌀ máxi-
mo de la carcasa 62 mm (suministrado sin indicador).
Ventaja: Tiempos de medición y de equipamiento cortos, fácil mantenimiento.
Volumen de suministro: Aparato de medición completamente montado;
incluidos 2 pares de discos de medición revestidos de TiN (1×⌀ 8 mm / 1×⌀ 13 mm),
3 llaves acodadas (SW 3, 4 y 5).

Capacidad de medición máxima mm 75 135
41B 42 8030 Aparato de medición rápida, 2 puntos DM1 1564,97 1817,19 _135
Ámbito de aplicación interior mm 18 – 75 18 – 135
Ámbito de aplicación exterior mm 6 – 70 6 – 130
Fuerza de medición N 2,6
Longitud mm 142 202
Anchura mm 110 167
