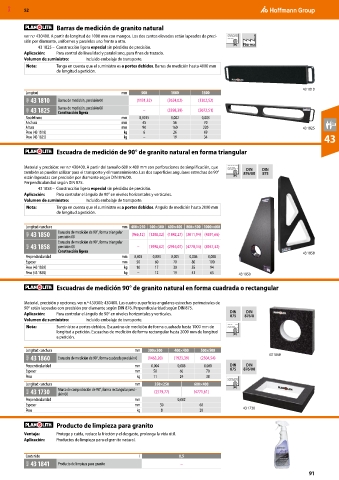

Page 1229 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Barras de medición de granito natural
ver n.º 430400. A partir de longitud de 1000 mm con mangos. Los dos cantos elevados están lapeados de preci-
sión por diamante, uniformes y paralelos uno frente a otro. Norma
43 1825 – Construcción ligera especial sin pérdidas de precisión.
Aplicación: Para control de linealidad y paralelismo, para fines de trazado.
Volumen de suministro: Incluido embalaje de transporte.
Nota: Tenga en cuenta que el suministro es a portes debidos. Barras de medición hasta 4000 mm
de longitud a petición.

43 1810
Longitud mm 500 1000 1500
46H 43 1810 Barras de medición, precisión 00 (1131,32) (2624,02) (3302,52)

46H 43 1825 Barras de medición, precisión 00 – (3398,39) (5072,51)
Construcción ligera
Paralelismo mm 0,0015 0,002 0,003
Anchura mm 45 56 70
Altura mm 90 160 220 43 1825
Peso (43 1810) kg 6 26 69
Peso (43 1825) kg – 19 34 43
Escuadra de medición de 90° de granito natural en forma triangular

Material y precisión: ver n.º 430400. A partir del tamaño 600 × 400 mm con perforaciones de simplificación, que DIN DIN
también se pueden utilizar para el transporte y el mantenimiento. Las dos superficies angulares estrechas de 90° 876/00 875
están lapeadas con precisión por diamante según DIN 876/00.
Perpendicularidad según DIN 875.
43 1858 – Construcción ligera especial sin pérdidas de precisión.
Aplicación: Para controlar el ángulo de 90° en niveles horizontales y verticales.
Volumen de suministro: Incluido embalaje de transporte.
Nota: Tenga en cuenta que el suministro es a portes debidos. Ángulo de medición hasta 2000 mm
de longitud a petición.

Longitud×anchura mm 400×250 500×300 600×400 800×500 1000×600
46H 43 1850 Escuadra de medición de 90°, forma triangular (966,12) (1208,02) (1842,27) (3011,94) (4591,66)
precisión 00
Escuadra de medición de 90°, forma triangular
46H 43 1858 precisión 00 – (1998,62) (2916,07) (4770,14) (8947,32)
Construcción ligera 43 1858
Perpendicularidad mm 0,003 0,004 0,005 0,006 0,008
Espesor mm 50 60 70 80 100
Peso (43 1850) kg 10 17 30 55 94
Peso (43 1858) kg – 12 19 41 65 43 1850

Escuadras de medición 90° de granito natural en forma cuadrada o rectangular

Material, precisión y opciones, ver n.º 430300; 430400. Las cuatro superficies angulares estrechas perimetrales de
90° están lapeadas con precisión por diamante según DIN 876. Perpendicularidad según DIN 875.
DIN
Aplicación: Para controlar el ángulo de 90° en niveles horizontales y verticales. DIN 876/0
875
Volumen de suministro: Incluido embalaje de transporte.
Nota: Suministro a portes debidos. Escuadras de medición de forma cuadrada hasta 1000 mm de
longitud a petición. Escuadras de medición de forma rectangular hasta 2000 mm de longitud
a petición.
Longitud×anchura mm 300×300 400×400 500×500
46H 43 1860 Escuadra de medición de 90°, forma cuadrada precisión 0 (1463,20) (1923,39) (2504,54) 43 1860
Perpendicularidad mm 0,004 0,006 0,008 DIN DIN
Espesor mm 50 60 70 875 876/00
Peso kg 11 24 38
Longitud×anchura mm 350×250 600×400
46H 43 1730 Marco de comprobación de 90°, forma rectangular preci- (2579,77) (4771,61)
sión 00
Perpendicularidad mm 0,002
Espesor mm 50 60
Peso kg 8 20 43 1730

Producto de limpieza para granito
Ventaja: Protege y cuida, reduce la fricción y el desgaste, prolonga la vida útil.
Aplicación: Productos de limpieza para el granito natural.

Contenido l 0,5
46H 43 1841 Producto de limpieza para granito –
91
