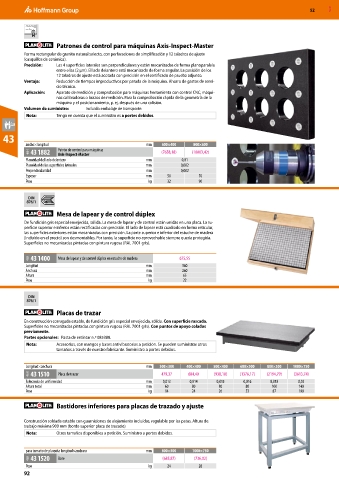

52 MXD

Patrones de control para máquinas Axis-Inspect-Master
Forma rectangular de granito natural selecto, con perforaciones de simplificación y 12 taladros de ajuste
(casquillos de cerámica).
Precisión: Las 4 superficies laterales son perpendiculares y están mecanizadas de forma planoparalela
entre ellas (2 µm). El lado delantero está mecanizado de forma angular. La posición de los
12 taladros de ajuste está acotada con precisión en el certificado de prueba adjunto.
Ventaja: Reducción de tiempos improductivos por parada de la máquina. Ahorro de gastos de servi-
cio técnico.
Aplicación: Aparato de medición y comprobación para máquinas herramienta con control CNC, máqui-
nas calibradoras o brazos de medición. Para la comprobación rápida de la geometría de la
máquina y el posicionamiento, p. ej. después de una colisión.
Volumen de suministro: Incluido embalaje de transporte.
Nota: Tenga en cuenta que el suministro es a portes debidos.

43
ancho×longitud mm 600×400 800×600
46H 43 1882 Patrón de control para máquinas (7658,18) (10003,42)
Axis-Inspect-Master
Planeidad del lado delantero mm 0,01
Planeidad de las superficies laterales mm 0,002
Perpendicularidad mm 0,002
Espesor mm 50 70
Peso kg 32 90

DIN
876/1

Mesa de lapear y de control dúplex
De fundición gris especial envejecida, sólida. La mesa de lapear y de control están unidas en una placa. La su-
perficie superior e inferior están rectificadas con precisión. El lado de lapear está cuadrado en forma reticular,
las superficies exteriores están mecanizadas con precisión. La parte superior e inferior del estuche de madera
(incluido en el precio) son desmontables. Por tanto, la superficie no aprovechable siempre queda protegida.
Superficies no mecanizadas pintadas con pintura rugosa (RAL 7001 gris).

46H 43 1400 Mesa de lapear y de control dúplex en estuche de madera 675,55
Longitud mm 360
Anchura mm 260
Altura mm 65
Peso kg 22

DIN
876/1

Placas de trazar
En construcción corrugada estable, de fundición gris especial envejecida, sólida. Con superficie rascada.
Superficies no mecanizadas pintadas con pintura rugosa (RAL 7001 gris). Con puntos de apoyo colados
previamente.
Partes opcionales: Pasta de entintar n.º 085388.
Nota: Accesorios, con mangos y bases antivibratorias a petición. Se pueden suministrar otros
tamaños a través de nuestro fabricante. Suministro a portes debidos.

Longitud×anchura mm 300×300 400×400 500×400 600×500 800×500 1000×750
46H 43 1510 Placa de trazar 479,37 684,40 (938,10) (1376,17) (2194,79) (3613,74)
Tolerancia de uniformidad mm 0,013 0,014 0,015 0,016 0,018 0,02
Altura total mm 60 80 80 80 100 140
Peso kg 14 24 26 53 87 190

Bastidores inferiores para placas de trazado y ajuste

Construcción soldada estable con guarniciones de alojamiento incluidas, regulable por las patas. Altura de
trabajo máxima 900 mm (borde superior placa de trazado)
Nota: Otros tamaños disponibles a petición. Suministro a portes debidos.

para tamaño de plaquita longitud×anchura mm 800×500 1000×750
46H 43 1520 Base (685,87) (736,02)
Peso kg 24 28
92
