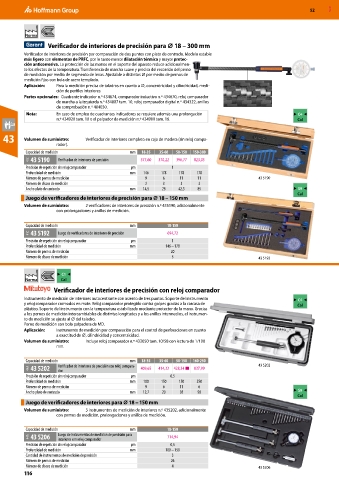

52 MXD

Norma
Verificador de interiores de precisión para ⌀ 18 – 300 mm
Verificador de interiores de precisión por comparación de dos puntos con plato de centrado. Modelo estable
más ligero con elementos de PRFC, por lo tanto menor dilatación térmica y mayor protec-
ción anticorrosiva. La protección de las manos en el soporte del aparato reduce adicionalmen-
te los efectos de la temperatura. Transferencia de marcha suave y precisa del recorrido del perno
de medición por medio de segmento de levas. Ajustable a distintos ⌀ por medio de pernos de
medición fijos con bola de acero templado.
Aplicación: Para la medición precisa de taladros en cuanto a ⌀, concentricidad y cilindricidad, medi-
ción de perfiles interiores.
Partes opcionales: Cuadrante indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador
de marcha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, anillos
de comprobación n.º 484030.
Nota: En caso de empleo de cuadrantes indicadores se requiere además una prolongación C4
n.º 434920 tam. 10 o el palpador de medición n.º 434900 tam. 16. Cal

43 Volumen de suministro: Verificador de interiores completo en caja de madera (sin reloj compa-
rador).
Capacidad de medición mm 18-35 35-60 50-150 150-300
41C 43 5190 Verificador de interiores de precisión 377,60 370,22 396,77 823,05
Precisión de repetición sin reloj comparador µm 1
Profundidad de medición mm 146 178 178 178
Número de pernos de medición 9 6 11 11 43 5190
Número de discos de medición 2 3 3 3
Ancho plato de centrado mm 14,5 28 42,3 85 S9
Cal
Juego de verificadores de interiores de precisión para ⌀ 18 – 150 mm
Volumen de suministro: 2 verificadores de interiores de precisión n.º 435190, adicionalmente
con prolongaciones y anillos de medición.

Capacidad de medición mm 18-150
41C 43 5192 Juego de verificadores de interiores de precisión 694,72
Precisión de repetición sin reloj comparador µm 1
Profundidad de medición mm 146 – 178
Número de pernos de medición 20
Número de discos de medición 5 43 5192

C1
Norma Cal
Verificador de interiores de precisión con reloj comparador
Instrumento de medición de interiores autocentrante con asiento de tres puntos. Soporte del instrumento C4
y reloj comparador cromados en mate. Reloj comparador protegido contra golpes gracias a la carcasa de Cal
plástico. Soporte del instrumento con la temperatura estabilizada mediante protector de la mano. Gracias
a los pernos de medición intercambiables de distintas longitudes y a los anillos intermedios, el instrumen-
to de medición se ajusta al ⌀ del taladro.
Perno de medición con bola palpadora de MD.
Aplicación: Instrumento de medición por comparación para el control de perforaciones en cuanto
a exactitud de ⌀, cilindricidad y concentricidad.
Volumen de suministro: Incluye reloj comparador n.º 432050 tam. 10/58 con lectura de 1/100
mm.

Capacidad de medición mm 18-35 35-60 50-150 160-250
44A 43 5202 Verificador de interiores de precisión con reloj compara- 409,65 414,32 428,34 ■ 837,99 43 5202
dor
Precisión de repetición sin reloj comparador µm 0,5
Profundidad de medición mm 100 150 150 250
Número de pernos de medición 9 6 11 6
Ancho plato de centrado mm 12,7 20 38 90 S9
Cal
Juego de verificadores de interiores para ⌀ 18 – 150 mm
Volumen de suministro: 3 instrumentos de medición de interiores n.º 435202, adicionalmente
con pernos de medición, prolongaciones y anillos de medición.

Capacidad de medición mm 18-150
44A 43 5206 Juego de instrumentos de medición de precisión para 714,94
interiores con reloj comparador
Precisión de repetición sin reloj comparador µm 0,5
Profundidad de medición mm 100 – 150
Cantidad de instrumentos de medición de precisión 3
Número de pernos de medición 26
Número de discos de medición 4 43 5206
116
