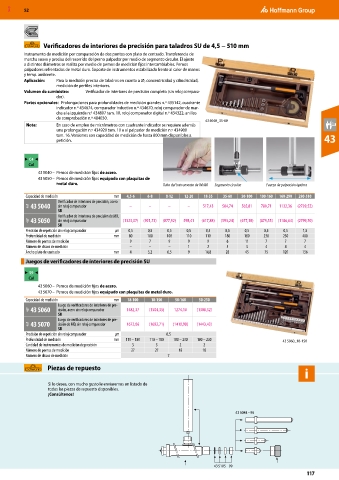

MXD 52

Verificadores de interiores de precisión para taladros SU de 4,5 − 510 mm
Instrumento de medición por comparación de dos puntos con plato de centrado. Transferencia de
marcha suave y precisa del recorrido del perno palpador por medio de segmento circular. El ajuste
a distintos diámetros se realiza por medio de pernos de medición fijos intercambiables. Pernos
palpadores refrentados de metal duro. Soporte de instrumentos estabilizado frente al calor de manos
y temp. ambiente.
Aplicación: Para la medición precisa de taladros en cuanto a ⌀, concentricidad y cilindricidad,
medición de perfiles interiores.
Volumen de suministro: Verificador de interiores de precisión completo (sin reloj compara-
dor).
Partes opcionales: Prolongaciones para profundidades de medición grandes n.º 435142, cuadrante
indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador de mar-
cha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, anillos
de comprobación n.º 484030.
43 5040_35-60
Nota: En caso de empleo de micrómetros con cuadrante indicador se requiere además
una prolongación n.º 434920 tam. 10 o el palpador de medición n.º 434900
tam. 16. Versiones con capacidad de medición de hasta 800 mm disponibles a 43
petición.

C4
Cal

43 5040 – Pernos de medición fijos de acero.
43 5050 – Pernos de medición fijos equipado con plaquitas de
metal duro. Tubo del instrumento de INVAR Segmento circular Fuerza de palpación óptima
Capacidad de medición mm 4,5-6 6-8 8-12 12-20 18-35 35-60 50-100 100-160 160-290 280-510
Verificador de interiores de precisión, acero
46F 43 5040 sin reloj comparador – – – – 517,43 504,74 565,81 789,71 1132,36 (2739,52)
SU
Verificador de interiores de precisión de MD,
46F 43 5050 sin reloj comparador (1323,07) (921,73) (877,92) 598,41 (617,88) (593,24) (677,18) (879,55) (1186,64) (2799,70)
SU
Precisión de repetición sin reloj comparador µm 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1,5
Profundidad de medición mm 80 100 100 110 110 180 180 230 230 400
Número de pernos de medición 9 7 9 9 9 6 11 7 7 7
Número de discos de medición – – – 1 2 3 3 4 4 4
Ancho plato de centrado mm 4 5,2 6,5 9 14,8 28 45 75 120 156
Juegos de verificadores de interiores de precisión SU
S9
Cal

43 5060 – Pernos de medición fijos de acero.
43 5070 – Pernos de medición fijos equipado con plaquitas de metal duro.
Capacidad de medición mm 18-100 18-150 50-160 50-230
Juego de verificadores de interiores de pre-
46F 43 5060 cisión, acero sin reloj comparador 1482,37 (1504,35) 1274,10 (1308,32)
SU
Juego de verificadores de interiores de pre-
46F 43 5070 cisión de MD, sin reloj comparador 1672,06 (1692,71) (1410,98) (1443,43)
SU
Precisión de repetición sin reloj comparador µm 0,5
Profundidad de medición mm 110 – 180 110 – 180 180 – 230 180 – 230 43 5060_18-150
Cantidad de instrumentos de medición de precisión 3 3 2 2
Número de pernos de medición 27 27 18 18
Número de discos de medición 7

Piezas de repuesto
i

Si lo desea, con mucho gusto le enviaremos un listado de
todas las piezas de repuesto disponibles.
¡Consúltenos!

43 5084 – 96

43 5105 – 09
117
