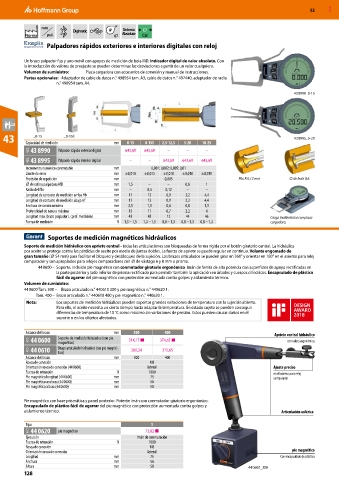

Page 1266 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

mm Sistema
Digimatic IP C7
Norma pul. 67 Absolute Cal
Palpadores rápidos exteriores e interiores digitales con reloj

Un brazo palpador fijo y uno móvil con apoyos de medición de bola MD. Indicador digital de valor absoluto. Con
la introducción de valores de preajuste se pueden determinar las desviaciones a partir de un valor cualquiera.
Volumen de suministro: Placa cargadora con accesorios de conexión y manual de instrucciones.
Partes opcionales: Adaptador de cable de datos n.° 498954 tam. A3, cable de datos n.° 497440, adaptador de radio
n.° 498954 tam. A4.
43 8990_0-15

43 Capacidad de medición _0-15S mm 0-15 0-15S 2,5-12,5 5-20 10-25 43 8995_5-20
_0-15
46Q 43 8990 Palpador rápido exterior digital 643,69 643,69 – – –

46Q 43 8995 Palpador rápido interior digital – – 643,69 643,69 643,69
Incremento numérico conmutable mm 0,001; 0,002; 0,005; 0,01
Límite de error mm ±0,010 ±0,015 ±0,010 ±0,010 ±0,010
Precisión de repetición mm 0,005 Filo R 0,12 mm ⌀ de bola 0,6
⌀ de esfera palpadora MD mm 1,5 – – 0,6 1
Radio del filo mm – 0,4 0,12 – –
Longitud de contacto de medición arriba Hb mm 17 12 0,9 2,2 4,4
Longitud de contacto de medición abajo Hf mm 17 12 0,9 2,2 4,4
Anchura de ranura mínima mm 2,5 1,5 0,6 0,8 1,5
Profundidad de ranura máxima mm 15 11 0,7 2,2 4
Longitud máx. brazo palpador L (prof. medición) mm 45 45 12 44 46 Carga inalámbrica con placa
Fuerza de medición N 1,3 – 1,5 1,3 – 1,5 0,8 – 1,3 0,8 – 1,3 0,8 – 1,3 cargadora.

Soportes de medición magnéticos hidráulicos
Soporte de medición hidráulico con apriete central - todas las articulaciones son bloqueadas de forma rígida por el botón giratorio central. La hidráulica
por aceite se protege contra las pérdidas de aceite por medio de juntas dobles. La fuerza de apriete se puede regular en continuo. Volante engomado de
gran tamaño (⌀ 54 mm) para facilitar el bloqueo y desbloqueo de la sujeción. Los brazos articulados se pueden girar en 360° y orientar en 180° en el asiento para reloj
comparador y son apropiados para relojes comparadores con ⌀ de vástago 6 y 8 mm o prisma.
44 0600 – Soporte, incluido pie magnético con conmutador giratorio ergonómico. Imán de ferrita de alta potencia con superficies de apoyo rectificadas en
la parte posterior y lado inferior de prisma rectificado para permitir también la aplicación en árboles y cuerpos cilíndricos. Encapsulado de plástico
fácil de agarrar del pie magnético con protección aumentada contra golpes y aislamiento térmico.
Volumen de suministro:
44 0600 Tam. 300 – Brazo articulado n.° 440610 300 y pie magnético n.° 440620 1.
Tam. 400 – Brazo articulado n.° 440610 400 y pie magnético n.° 440620 1.
Nota: Los soportes de medición hidráulicos pueden soportar grandes variaciones de temperatura con la sujeción abierta.
Para ello, el aceite necesita un cierto tiempo hasta adaptar la temperatura. En estado sujeto se pueden conseguir
diferencias de temperatura de 15 °C como máximo sin variaciones de presión. Estos pueden causar daños en el
soporte o en los objetos afectados.

Alcance del brazo mm 300 400 Apriete central hidráulico
41D 44 0600 Soporte de medición hidráulico (con pie 314,17 ■ 374,65 ■ con ruleta ergonómica
magnético)
41D 44 0610 Brazo articulado hidráulico (sin pie magné- 260,34 315,65
tico)
Alcance del brazo mm 300 400
Rosca de conexión M8
Orientación rosca de conexión (44 0600) lateral Ajuste preciso
Fuerza de retención N 1000 en el asiento para reloj
Pie magnético longitud (44 0600) mm 75 comparador
Pie magnético anchura (44 0600) mm 56
Pie magnético altura (44 0600) mm 58

Pie magnético con base prismática y panel posterior. Potente imán con conmutador giratorio ergonómico.
Encapsulado de plástico fácil de agarrar del pie magnético con protección aumentada contra golpes y
aislamiento térmico. Articulación esférica
Tipo 1
41D 44 0620 pie magnético 73,02 ■
Ejecución Imán de conmutación
Fuerza de retención N 1000
Rosca de conexión M8
Orientación rosca de conexión lateral pie magnético
Longitud mm 75 Con encapsulado de plástico
Anchura mm 56
Altura mm 58 44 0600_300
128
