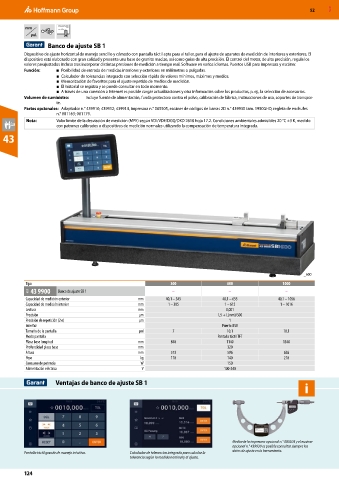

Banco de ajuste SB 1
Dispositivo de ajuste horizontal de manejo sencillo y cómodo con pantalla táctil apta para el taller, para el ajuste de aparatos de medición de interiores y exteriores. El
dispositivo está elaborado con gran calidad y presenta una base de granito macizo, así como guías de alta precisión. El control del motor, de alta precisión, regula los
valores preajustados incluso tras incorporar distintas presiones de medición a tiempo real. Software en varios idiomas. Puertos USB para impresora y escáner.
Función: ■ Posibilidad de entrada de medidas interiores y exteriores en milímetros o pulgadas.
■ Calculador de tolerancias integrado con selección rápida de valores mínimos, máximos y medios.
■ Memorización de favoritos para el ajuste repetido de medios de medición.
■ El historial se registra y se puede consultar en todo momento.
■ A través de una conexión a Internet es posible cargar actualizaciones y otra información sobre los productos, p. ej., la selección de accesorios.
Volumen de suministro: Incluye fuente de alimentación, funda protectora contra el polvo, calibración de fábrica, instrucciones de uso, soportes de transpor-
te.
Partes opcionales: Adaptador n.° 439910; 439912; 439914, impresora n.° 085505, escáner de códigos de barras 2D n.° 439930 tam. 1950GHD, regleta de enchufes
n.° 081163; 081179.
Nota: Valor límite de la desviación de medición (MPE) según VDI/VDE/DGQ/DKD 2618 hoja 17.2. Condiciones ambientales admisibles 20 °C ±3 K, medido
con patrones calibrados o dispositivos de medición normales utilizando la compensación de temperatura integrada.
43

_600
Tipo 300 600 1000
41R 43 9900 Banco de ajuste SB 1 – – –
Capacidad de medición exterior mm 40,1 – 345 40,1 – 655 40,1 – 1056
Capacidad de medición interior mm 1 – 305 1 – 615 1 – 1016
Lectura mm 0,001
Precisión µm 1,5 + L(mm)/300
Precisión de repetición (2 σ) µm 1
Interfaz Puerto USB
Tamaño de la pantalla pul 7 10,1 10,1
Modo pantalla Pantalla táctil TFT
Placa base longitud mm 840 1140 1540
Profundidad placa base mm 320
Altura mm 573 596 626
Peso kg 110 140 210
Consumo de potencia W 150
Alimentación eléctrica V 100-240

Ventajas de banco de ajuste SB 1
i

Mediante la impresora opcional n.° 085505 y el escáner
opcional n.° 439930 es posible consultar siempre los
Pantalla táctil grande de manejo intuitivo. Calculador de tolerancias integrado para calcular la datos de ajuste en la herramienta.
tolerancia según la medida nominal y el ajuste.
