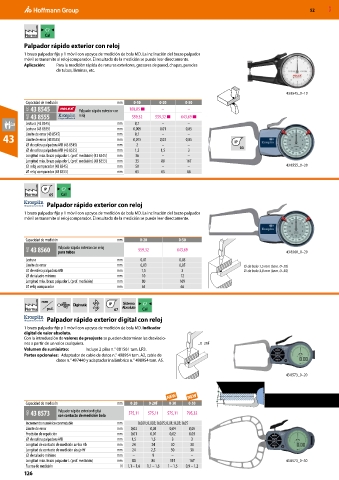

52 MXD

C7
Norma Cal
Palpador rápido exterior con reloj
1 brazo palpador fijo y 1 móvil con apoyos de medición de bola MD. La inclinación del brazo palpador
móvil se transmite al reloj comparador. El resultado de la medición se puede leer directamente.
Aplicación: Para la medición rápida de ranuras exteriores, grosores de pared, chapas, paredes
de tubos, láminas, etc.

43 8545_0–10
Capacidad de medición mm 0-10 0-20 0-50
42C 43 8545 Palpador rápido exterior con 108,85 ■ – –
46Q 43 8555 reloj 559,32 559,32 ■ 643,69 ■
Lectura (43 8545) mm 0,1 – –
Lectura (43 8555) mm 0,005 0,01 0,05
–
–
0,1
43 Límite de error (43 8545) mm 0,015 0,03 0,05
Límite de error (43 8555)
mm
⌀ de esfera palpadora MD (43 8545) mm 2 – – IP 65
⌀ de esfera palpadora MD (43 8555) mm 1,5 1,5 3
Longitud máx. brazo palpador L (prof. medición) (43 8545) mm 36 – –
Longitud máx. brazo palpador L (prof. medición) (43 8555) mm 35 80 167
⌀ reloj comparador (43 8545) mm 50 – – 43 8555_0–20
⌀ reloj comparador (43 8555) mm 65 65 66
IP C7
Norma 65 Cal
Palpador rápido exterior con reloj
1 brazo palpador fijo y 1 móvil con apoyos de medición de bola MD. La inclinación del brazo palpador
móvil se transmite al reloj comparador. El resultado de la medición se puede leer directamente.

Capacidad de medición mm 0-20 0-50
46Q 43 8560 Palpador rápido exterior con reloj 559,32 643,69 43 8560_0–20
para tubos
Lectura mm 0,01 0,05
Límite de error mm 0,03 0,05 ⌀ de bola 1,5 mm (tam. 0–20)
⌀ de esfera palpadora MD mm 1,5 3 ⌀ de bola 3,0 mm (tam. 0–50)
⌀ de taladro mínimo mm 10 12
Longitud máx. brazo palpador L (prof. medición) mm 80 169
⌀ reloj comparador mm 65 66

mm
Digimatic IP Sistema C7
Norma pul. 67 Absolute Cal
Palpador rápido exterior digital con reloj
1 brazo palpador fijo y 1 móvil con apoyos de medición de bola MD. Indicador
digital de valor absoluto.
Con la introducción de valores de preajuste se pueden determinar las desviacio-
nes a partir de un valor cualquiera. _0–20F
Volumen de suministro: Incluye 2 pilas n.° 081561 tam. LR3.
Partes opcionales: Adaptador de cable de datos n.° 498954 tam. A2, cable de
datos n.° 497440 y adaptador inalámbrico n.° 498954 tam. A5.

43 8573_0–20
L
Hb
Capacidad de medición mm 0-20 0-20F 0-30 0-50 Hf
46Q 43 8573 Palpador rápido exterior digital 575,11 575,11 575,11 795,32
con contacto de medición bola
Incremento numérico conmutable mm 0,001; 0,002; 0,005; 0,01; 0,02; 0,05
Límite de error mm 0,03 0,03 0,04 0,05
Precisión de repetición mm 0,01 0,01 0,02 0,03
⌀ de esfera palpadora MD mm 1,5 1,5 3 3
Longitud de contacto de medición arriba Hb mm 24 24 30 30
Longitud de contacto de medición abajo Hf mm 24 2,5 30 30
⌀ de taladro mínimo mm – 9 – –
Longitud máx. brazo palpador L (prof. medición) mm 80 80 115 167 43 8573_0–30
Fuerza de medición N 1,1 – 1,6 1,1 – 1,6 1 – 1,5 0,9 – 1,2
126
