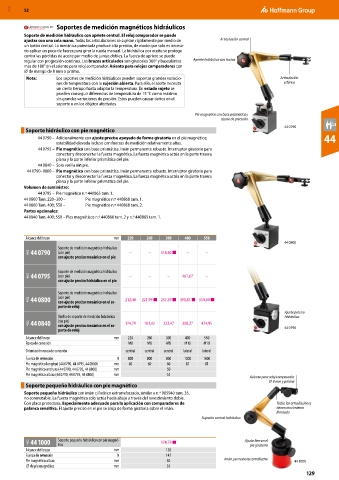

MXD 52

Soportes de medición magnéticos hidráulicos
Soporte de medición hidráulico con apriete central. El reloj comparador se puede
ajustar con una sola mano. Todas las articulaciones se sujetan rígidamente por medio de Articulación central
un botón central. La mecánica patentada produce alta presión, de modo que solo es necesa-
rio aplicar un poco de fuerza para girar la rueda manual. La hidráulica por aceite se protege
contra las pérdidas de aceite por medio de juntas dobles. La fuerza de apriete se puede
regular con progresión continua. Los brazos articulados son giratorios 360° y basculantes Apriete hidráulico con fuerza
más de 180° en el asiento para reloj comparador. Asiento para relojes comparadores con
⌀ de mango de 8 mm o prisma.
Nota: Los soportes de medición hidráulicos pueden soportar grandes variacio- Articulación
nes de temperatura con la sujeción abierta. Para ello, el aceite necesita esférica
un cierto tiempo hasta adaptar la temperatura. En estado sujeto se
pueden conseguir diferencias de temperatura de 15 °C como máximo
sin grandes variaciones de presión. Estos pueden causar daños en el
soporte o en los objetos afectados.

Pie magnético con base prismática y
ajuste de precisión
44 0790
Soporte hidráulico con pie magnético
44 0790 – Adicionalmente con ajuste preciso apoyado de forma giratoria en el pie magnético; 44
estabilidad elevada incluso con fuerzas de medición relativamente altas.
44 0795 – Pie magnético con base prismática. Imán permanente robusto. Interruptor giratorio para
conectar y desconectar la fuerza magnética. La fuerza magnética actúa en la parte trasera
plana y la parte inferior prismática del pie.
44 0840 – Solo varilla sin pie.
44 0790–0800 – Pie magnético con base prismática. Imán permanente robusto. Interruptor giratorio para
conectar y desconectar la fuerza magnética. La fuerza magnética actúa en la parte trasera
plana y la parte inferior prismática del pie.
Volumen de suministro:
44 0795 – Pie magnético n.º 440865 tam. 1.
44 0800 Tam. 220–300 – Pie magnético n.º 440868 tam. 1.
44 0800 Tam. 400; 550 – Pie magnético n.º 440868 tam. 2.
Partes opcionales:
44 0840 Tam. 400; 550 – Pies magnéticos n.º 440868 tam. 2 y n.º 440865 tam. 1.

Alcance del brazo mm 220 260 300 400 550
44 0800
Soporte de medición magnético hidráulico
46Q 44 0790 (con pie) – – 318,60 ■ – –
con ajuste preciso mecánico en el pie

Soporte de medición magnético hidráulico
46Q 44 0795 (con pie) – – – 461,67 –
con ajuste preciso hidráulico en el pie

Soporte de medición magnético hidráulico
46Q 44 0800 (con pie) 212,40 221,99 ■ 257,39 ■ 390,87 ■ 554,60 ■
con ajuste preciso mecánico en el so-
porte de reloj
Ajuste preciso
Varilla de soporte de medición hidráulica hidráulico
46Q 44 0840 (sin pie) 174,79 181,42 223,47 308,27 474,95
con ajuste preciso mecánico en el so-
porte de reloj 44 0795
Alcance del brazo mm 220 260 300 400 550
Rosca de conexión M8 M8 M8 M10 M10
Orientación rosca de conexión central central central lateral lateral
Fuerza de retención N 800 800 800 1000 1000
Pie magnético longitud (44 0790, 44 0795, 44 0800) mm 60 60 60 81 81
Pie magnético anchura (44 0790, 44 0795, 44 0800) mm 50
Pie magnético altura (44 0790, 44 0795, 44 0800) mm 55
Asiento para reloj comparador
⌀ 8 mm y prisma
Soporte pequeño hidráulico con pie magnético
Soporte pequeño hidráulico con imán cilíndrico extrarreforzado, similar a n.º 085940 tam. 35,
no conmutable. La fuerza magnética solo actúa hacia abajo a través del revestimiento doble.
Con placa protectora. Especialmente adecuado para la aplicación con comparadores de Todas las articulaciones
palanca sensitiva. El ajuste preciso en el pie se aloja de forma giratoria sobre el imán. tienen movimiento
ilimitado
Sujeción central hidráulica

46Q 44 1000 Soporte pequeño hidráulico con pie magné- 174,79 ■ Ajuste fino en el
tico
pie giratorio
Alcance del brazo mm 150
Fuerza de retención N 147
Pie magnético altura mm 30 Imán permanente extrafuerte 44 1000
⌀ de pie magnético mm 35
129
