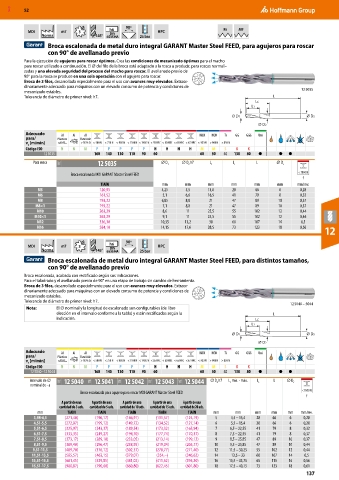

MXD 52

90º
MDI m7 3 h6 HPC M MF
DIN
Norma 145° 6535 HA 25 bar

Broca escalonada de metal duro integral GARANT Master Steel FEED, para agujeros para roscar
con 90° de avellanado previo
Para la ejecución de agujeros para roscar óptimos. Crea las condiciones de mecanizado óptimas para el macho
para roscar utilizado a continuación. El ⌀ del filo de la broca está adaptado a la rosca a producir, para roscas normali-
zadas y una elevada seguridad del proceso del macho para roscar. El avellanado previo de
90° para la rosca se produce en una sola operación con el agujero para roscar.
Broca de 3 filos, desarrollada especialmente para el uso con avances muy elevados. Extraor-
dinariamente adecuado para máquinas con un elevado consumo de potencia y condiciones de
mecanizado estables. 12 5035
Tolerancia de diámetro de primer nivel: h7. L
LC
L1
D1 DS
D2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 5035 160 140 130 110 90 60 60 50 40 130 80 ● ● ●
Para rosca 11E 12 5035 ⌀ D 1 ⌀ D h7 L 1 L c L ⌀ D s
2
Broca escalonada MDI GARANT Master Steel FEED < 1100 N
f
TiAlN mm mm mm mm mm mm mm/rev.
M5 120,95 4,25 5,5 13,6 28 66 6 0,28
M6 161,52 5,1 6,6 16,5 41 79 8 0,32
M8 193,22 6,85 8,8 21 47 89 10 0,37
M8×1 193,22 7,1 8,8 21 47 89 10 0,37
M10 263,29 8,6 11 25,5 55 102 12 0,44
M10×1 263,29 9,1 11 25,5 55 102 12 0,44
M12 336,30 10,35 13,2 30 60 107 14 0,5
M16 584,10 14,15 17,6 38,5 73 123 18 0,56
12
90º
MDI m7 3 h6 HPC
DIN
Norma 145° 6535 HA 25 bar

Broca escalonada de metal duro integral GARANT Master Steel FEED, para distintos tamaños,
con 90° de avellanado previo
Broca escalonada, acabada con rectificado según sus indicaciones.
Para el taladrado y el avellanado previo de 90° en una etapa de trabajo sin cambio de herramienta.
Broca de 3 filos, desarrollada especialmente para el uso con avances muy elevados. Extraor-
dinariamente adecuado para máquinas con un elevado consumo de potencia y condiciones de
mecanizado estables.
Tolerancia de diámetro de primer nivel: h7.
12 5040 – 5044
Nota: El ⌀ nominal y la longitud de escalonado son configurables (de libre
elección en el intervalo conforme a la tabla) y están rectificados según la L
indicación. LC
L1
D1 DS
D2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 5040– 12 5044 160 140 130 110 90 60 60 50 40 130 80 ● ● ●
Intervalo de ⌀ 11E 12 5040 11E 12 5041 11E 12 5042 11E 12 5043 11E 12 5044 ⌀ D h7 L mín. - máx. L c L ⌀ D s
2
1
nominal de - a
< 1100 N
Broca escalonada para agujero para roscar MDI GARANT Master Steel FEED
f
A partir de una A partir de una A partir de una A partir de una A partir de una
cantidad de 3 uds. cantidad de 5 uds. cantidad de 10 uds. cantidad de 15 uds. cantidad de 20 uds.
mm TiAlN TiAlN TiAlN TiAlN TiAlN mm mm mm mm mm mm/rev.
3,98-4,5 (271,40) (196,17) (146,91) (131,57) (124,19) 5 4,5 – 15,4 28 66 6 0,28
4,51-5,5 (272,87) (199,12) (149,72) (134,52) (127,14) 6 5,5 – 15,4 28 66 6 0,28
5,51-6,5 (325,97) (243,37) (189,54) (173,32) (165,94) 7 6,5 – 22,55 41 79 8 0,32
6,51-7,5 (333,35) (249,27) (194,70) (177,74) (170,37) 8 7,5 – 22,55 41 79 8 0,37
7,51-8,5 (373,17) (289,10) (233,05) (213,14) (199,12) 9 8,5 – 25,85 47 89 10 0,37
8,51-9,5 (389,40) (296,47) (238,95) (219,04) (205,77) 10 9,5 – 25,85 47 89 10 0,44
9,51-11,5 (489,70) (376,12) (302,37) (278,77) (271,40) 12 11,5 – 30,25 55 102 12 0,44
11,51-13,5 (585,57) (463,15) (379,07) (354,–) (346,62) 14 13,5 – 33 60 107 14 0,5
13,51-15,5 (681,45) (539,85) (441,02) (411,52) (395,30) 16 15,5 – 33,75 65 115 16 0,56
15,51-17,5 (980,87) (790,60) (660,80) (622,45) (601,80) 18 17,5 – 40,15 73 123 18 0,61
137
