P. 135
MXD 52
MDI 2 h5 HPC
DIN
Norma 6535 HA 40 bar

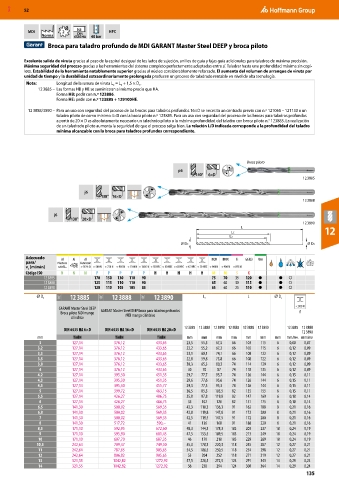

Broca para taladro profundo de MDI GARANT Master Steel DEEP y broca piloto
Excelente salida de viruta gracias al paso de la espiral desigual de los lados de sujeción, anillos de guía y fajas guía adicionales para taladros de máxima precisión.
Máxima seguridad del proceso gracias a las herramientas del sistema completo perfectamente adaptadas entre sí. Taladrar hasta una profundidad máxima sin copi-
loto. Estabilidad de la herramienta notablemente superior gracias al núcleo considerablemente reforzado. El aumento del volumen de arranque de viruta por
unidad de tiempo y la durabilidad extraordinariamente prolongada producen un proceso de taladrado rentable en nivel de alta tecnología.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
12 3885 – Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 123886.
Forma HE: pedir con n.º 123885 + 129100HE.
12 3888/3890 – Para un uso con seguridad del proceso de las brocas para taladros profundos 16×D se necesita un centrado previo con n.º 121068 – 121130 o un
taladro piloto de como mínimo 4×D con la broca piloto n.º 123885. Para un uso con seguridad del proceso de las brocas para taladros profundos
a partir de 20 × D es absolutamente necesario un taladrado piloto a la máxima profundidad del taladro con broca piloto n.° 123885. La realización
de un taladrado piloto aumenta la seguridad de que el proceso salga bien. La relación L/D indicada corresponde a la profundidad del taladro
mínima alcanzable con la broca para taladros profundos correspondiente.
Broca piloto
p6
140° 6×D
12 3885
j6
138° 16×D
12 3888
j6
138° 20×D
12 3890
L
LC 12
L2
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 3885 170 150 130 110 90 75 70 35 120 ● ● ○
12 3888 125 115 110 110 90 65 60 30 115 ● ● ○
12 3890 120 110 105 105 85 65 60 25 110 ● ● ○
⌀ D C 11E 12 3885 10E 12 3888 10E 12 3890 L 2 L ⌀ D s
GARANT Master Steel DEEP GARANT Master Steel DEEPBroca para taladros profundos < 900 N
Broca piloto MDI mango MDI mango cilíndrico f
cilíndrico
12 3885 12 3888 12 3890 12 3885 12 3888 12 3890 12 3885 12 3888
DIN 6535 HA 6×D DIN 6535 HA 16×D DIN 6535 HA 20×D
12 3890
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm/rev. mm/rev.
3 127,14 376,12 433,65 23,5 55,5 67,5 66 103 115 6 0,08 0,07
3,2 127,14 376,12 433,65 23,2 55,2 67,2 66 103 115 6 0,12 0,09
3,3 127,14 376,12 433,65 23,1 60,1 74,1 66 108 122 6 0,12 0,09
3,5 127,14 376,12 433,65 22,8 59,8 73,8 66 108 122 6 0,12 0,09
3,8 127,14 376,12 433,65 30,3 65,3 80,3 74 114 129 6 0,12 0,09
4 127,14 376,12 433,65 30 70 87 74 118 135 6 0,12 0,09
4,2 127,14 395,30 451,35 29,7 77,7 95,7 74 126 144 6 0,15 0,11
4,3 127,14 395,30 451,35 29,6 77,6 95,6 74 126 144 6 0,15 0,11
4,5 127,14 395,30 455,77 29,3 77,3 95,3 74 126 144 6 0,15 0,11
5 127,14 399,72 463,15 36,5 85,5 105,5 82 135 155 6 0,15 0,11
5,5 127,14 426,27 486,75 35,8 97,8 119,8 82 147 169 6 0,18 0,14
6 127,14 426,27 486,75 35 102 126 82 151 175 6 0,18 0,14
6,5 141,30 500,02 569,35 43,3 110,3 136,3 91 162 188 8 0,21 0,16
6,8 141,30 500,02 569,35 42,8 119,8 147,8 91 172 200 8 0,21 0,16
7 141,30 500,02 569,35 42,5 119,5 147,5 91 172 200 8 0,21 0,16
8 141,30 517,72 590,– 41 136 168 91 188 220 8 0,21 0,16
8,5 171,10 592,95 672,60 48,3 144,3 178,3 103 203 237 10 0,24 0,19
9 171,10 595,90 681,45 47,5 153,5 189,5 103 213 249 10 0,24 0,19
10 171,10 607,70 687,35 46 170 210 103 229 269 10 0,24 0,19
10,5 242,64 709,47 749,30 55,3 178,3 220,3 118 245 287 12 0,27 0,21
11 242,64 787,65 905,65 54,5 186,5 230,5 118 254 298 12 0,27 0,21
12 242,64 806,82 905,65 53 204 252 118 271 319 12 0,27 0,21
13 321,55 1042,82 1272,92 57,5 220,5 272,5 124 291 343 14 0,29 0,24
14 321,55 1042,82 1272,92 56 238 294 124 308 364 14 0,29 0,24
