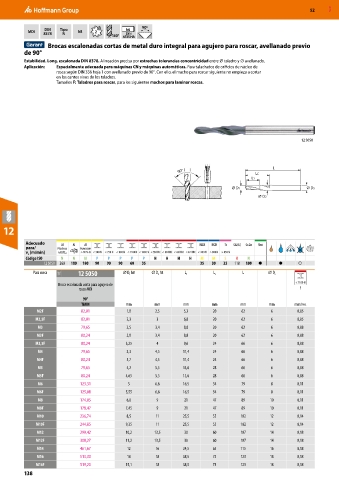

52 MXD

90º
DIN
MDI 8378 Tipo h8 2 h6
DIN
N
140° 6535 HA

Brocas escalonadas cortas de metal duro integral para agujero para roscar, avellanado previo
de 90°
Estabilidad. Long. escalonada DIN 8378. Alineación precisa por estrechas tolerancias concentricidad entre ⌀ taladro y ⌀ avellanado.
Aplicación: Especialmente adecuada para máquinas CN y máquinas automáticas. Para taladrados de orificios de núcleo de
rosca según DIN 336 hoja 1 con avellanado previo de 90°. Con ello, el macho para roscar siguiente no empieza a cortar
en los cantos vivos de los taladros.
Tamaños F: Taladros para roscar, para los siguientes machos para laminar roscas.

12 5050

L
90° LC
L1
D1 DS
D2

12

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 5050 260 180 180 90 90 90 60 35 35 30 25 110 180 ● ● ○
Para rosca 11E 12 5050 ⌀ D h8 ⌀ D h8 L 1 L c L ⌀ D s
1
2
< 1100 N
Broca escalonada corta para agujero de
rosca MDI f
90°
TiAlN mm mm mm mm mm mm mm/rev.
M2F 82,01 1,8 2,5 5,3 20 62 6 0,05
M2,5F 82,01 2,3 3 6,8 20 62 6 0,05
M3 79,65 2,5 3,4 8,8 20 62 6 0,08
M3F 80,24 2,8 3,4 8,8 20 62 6 0,08
M3,5F 80,24 3,25 4 9,6 24 66 6 0,08
M4 79,65 3,3 4,5 11,4 24 66 6 0,08
M4F 80,24 3,7 4,5 11,4 24 66 6 0,08
M5 79,65 4,2 5,5 13,6 28 66 6 0,08
M5F 80,24 4,65 5,5 13,6 28 66 6 0,08
M6 123,31 5 6,6 16,5 34 79 8 0,11
M6F 125,08 5,55 6,6 16,5 34 79 8 0,11
M8 174,05 6,8 9 21 47 89 10 0,11
M8F 178,47 7,45 9 21 47 89 10 0,11
M10 236,74 8,5 11 25,5 55 102 12 0,14
M10F 244,85 9,35 11 25,5 55 102 12 0,14
M12 299,42 10,2 13,5 30 60 107 14 0,18
M12F 308,27 11,2 13,5 30 60 107 14 0,18
M14 461,67 12 16 34,5 65 115 16 0,18
M16 513,30 14 18 38,5 73 123 18 0,18
M16F 519,20 15,1 18 38,5 73 123 18 0,18
138
