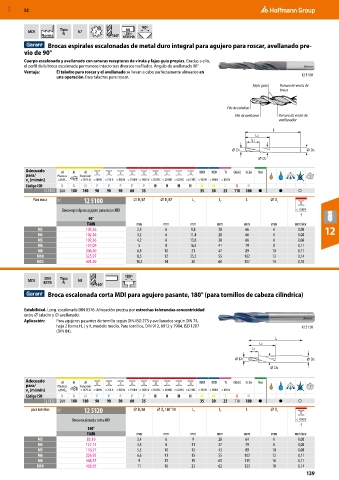

Page 139 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

90º
MDI Tipo h7 2 h6
DIN
N
Norma 140° 6535 HA

Brocas espirales escalonadas de metal duro integral para agujero para roscar, avellanado pre-
vio de 90°
Cuerpo escalonado y avellanado con ranuras receptoras de viruta y fajas guía propias. Gracias a ello,
el perfil de la broca escalonada permanece intacto tras diversos reafilados. Ángulo de avellanado 90°.
Ventaja: El taladro para roscar y el avellanado se llevan a cabo perfectamente alineados en
una operación. Para taladros para roscar. 12 5100
Fajas guía Ranura de viruta de
broca

Filo de taladrar
Filo de avellanar Ranura de viruta de
avellanador
L
LC
L1

D1 DS
D2

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 5100 260 180 180 90 90 90 60 35 35 30 25 110 180 ● ● ○
Para rosca 11E 12 5100 ⌀ D h7 ⌀ D h7 L 1 L c L ⌀ D s
2
1
Broca espiral para agujero para roscar MDI < 1100 N
f
90°
TiAlN mm mm mm mm mm mm mm/rev.
M3 102,36 2,5 6 8,8 28 66 6 0,08 12
M4 102,36 3,3 6 11,4 28 66 6 0,08
M5 102,36 4,2 6 13,6 28 66 6 0,08
M6 157,09 5 8 16,5 41 79 8 0,11
M8 206,50 6,8 10 21 47 89 10 0,11
M10 325,97 8,5 12 25,5 55 102 12 0,14
M12 401,20 10,2 14 30 60 107 14 0,18

180º
DIN Tipo
MDI 8376 N h8
140°
Broca escalonada corta MDI para agujero pasante, 180° (para tornillos de cabeza cilíndrica)

Estabilidad. Long. escalonada DIN 8376. Alineación precisa por estrechas tolerancias concentricidad
entre ⌀ taladro y ⌀ avellanado.
Aplicación: Para agujeros pasantes de tornillo según DIN-ISO 273 y avellanados según DIN 74,
hoja 2 forma H, J y K, modelo medio. Para tornillos, DIN 912, 6912 y 7984, ISO 1207 12 5120
(DIN 84).
L
LC
L1
D1 DS
D2

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 5120 260 180 180 90 90 90 60 35 35 30 25 110 180 ● ● ○
para tornillos 11E 12 5120 ⌀ D h8 ⌀ D 180° h8 L 1 L c L ⌀ D s
2
1
Broca escalonada corta MDI < 1100 N
f
180°
TiAlN mm mm mm mm mm mm mm/rev.
M3 83,19 3,4 6 9 28 64 6 0,08
M4 127,14 4,5 8 11 37 79 8 0,08
M5 176,27 5,5 10 13 43 89 10 0,08
M6 238,95 6,6 11 15 55 102 12 0,11
M8 408,57 9 15 19 65 115 16 0,11
M10 492,65 11 18 23 62 123 18 0,14
