52 MXD

MDI j6 2 h5 HPC
DIN

Norma 138° 6535 HA 40 bar

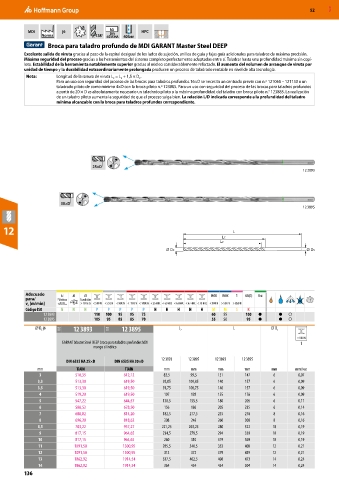

Broca para taladro profundo de MDI GARANT Master Steel DEEP
Excelente salida de viruta gracias al paso de la espiral desigual de los lados de sujeción, anillos de guía y fajas guía adicionales para taladros de máxima precisión.
Máxima seguridad del proceso gracias a las herramientas del sistema completo perfectamente adaptadas entre sí. Taladrar hasta una profundidad máxima sin copi-
loto. Estabilidad de la herramienta notablemente superior gracias al núcleo considerablemente reforzado. El aumento del volumen de arranque de viruta por
unidad de tiempo y la durabilidad extraordinariamente prolongada producen un proceso de taladrado rentable en nivel de alta tecnología.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Para un uso con seguridad del proceso de las brocas para taladros profundos 16×D se necesita un centrado previo con n.º 121068 – 121130 o un
taladrado piloto de como mínimo 4×D con la broca piloto n.º 123885. Para un uso con seguridad del proceso de las brocas para taladros profundos
a partir de 20 × D es absolutamente necesario un taladrado piloto a la máxima profundidad del taladro con broca piloto n.° 123885. La realización
de un taladro piloto aumenta la seguridad de que el proceso salga bien. La relación L/D indicada corresponde a la profundidad del taladro
mínima alcanzable con la broca para taladros profundos correspondiente.

25×D
12 3893

30×D
12 3895

12 L

LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 3893 110 100 95 95 75 60 55 100 ● ● ○
12 3895 105 95 85 85 70 55 50 95 ● ● ○
⌀ D j6 10E 12 3893 10E 12 3895 L 2 L ⌀ D s
C
< 900 N
GARANT Master Steel DEEP broca para taladros profundos MDI f
mango cilíndrico
12 3893 12 3895 12 3893 12 3895
DIN 6535 HA 25×D DIN 6535 HA 30×D
mm TiAlN TiAlN mm mm mm mm mm mm/rev.
3 510,35 612,12 83,5 99,5 131 147 6 0,07
3,3 513,30 619,50 92,05 109,05 140 157 6 0,09
3,5 513,30 619,50 91,75 108,75 140 157 6 0,09
4 519,20 619,50 107 128 155 176 6 0,09
5 547,22 644,57 130,5 155,5 180 205 6 0,11
6 588,52 678,50 156 186 205 235 6 0,14
7 688,82 814,20 182,5 217,5 235 270 8 0,16
8 696,20 818,62 208 248 260 300 8 0,16
8,5 783,22 957,27 221,25 263,25 280 322 10 0,19
9 817,15 964,65 234,5 279,5 294 339 10 0,19
10 817,15 964,65 260 310 319 369 10 0,19
11 1091,50 1300,95 285,5 340,5 353 408 12 0,21
12 1091,50 1300,95 312 372 379 439 12 0,21
13 1862,92 1914,54 337,5 402,5 408 473 14 0,24
14 1862,92 1914,54 364 434 434 504 14 0,24
