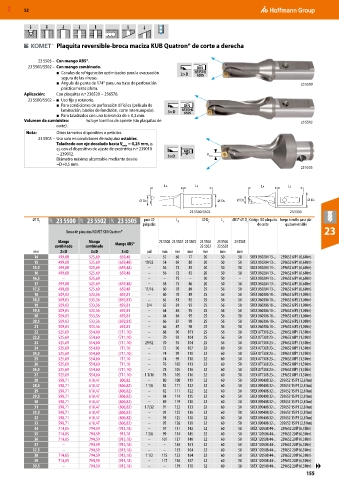

MXD 52

Plaquita reversible-broca maciza KUB Quatron® de corte a derecha

23 5505 – Con mango ABS®.
23 5500/5502 – Con mango combinado. DIN
■ Canales de refrigeración optimizados para la evacuación 2×D 6535 HE
6595
segura de las virutas.
■ Ángulo de punta de 174° para una base de perforación 23 5500
prácticamente plana.
Aplicación: Con plaquitas n.º 236520 − 236576.
23 5500/5502 – ■ Uso fijo y rotatorio.
■ Para condiciones de perforación difíciles (película de DIN
laminación, biseles de fundición, corte interrumpido). 3×D 6535 HE
6595
■ Para taladrados con una tolerancia de ± 0,2 mm.
Volumen de suministro: Incluye tornillos de apriete (sin plaquitas de 23 5502
corte).
Nota: Otros tamaños disponibles a petición.
23 5505 – Uso solo en condiciones de máquina estables.
Taladrado con eje decalado hasta V máx = 0,25 mm, p.
ej. con el dispositivo de ajuste de excéntrica n.º 239010 ABS
− 239012. 3×D V máx.
Diámetro máximo alcanzable mediante desvío
=D+0,5 mm.
23 5505

LA LS LA LS

DC DS DC DS
23 5500/5502 23 5505
⌀ D C 24P 23 5500 24P 23 5502 24P 23 5505 para ⌀ L A ⌀ D s L s ABS® ⌀ D Código ISO plaquita Juego tornillo para pla-
s
pulgadas de corte quita reversible
Broca de plaquitas KOMET KUB Quatron® 23
Mango Mango 23 5500 23 5502 23 5505 23 5500 23 5500 23 5505
combinado combinado Mango ABS® 23 5502 23 5502
mm 2×D 3×D 3×D pul mm mm mm mm mm mm
14 499,88 525,69 659,48 – 52 66 77 20 50 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
15 499,88 525,69 (659,48) 19/32 54 69 80 20 50 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
15,5 499,88 525,69 (659,48) – 56 72 83 20 50 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
16 499,88 525,69 659,48 – 56 72 83 20 50 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
16,5 – 525,69 – – – 75 – 20 50 – SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
17 499,88 525,69 (659,48) – 58 75 86 20 50 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
17,5 499,88 525,69 659,48 11/16 60 78 89 25 56 50 SOEX 050204 13-.. 239652 6IP1 (0,6 Nm)
18 509,03 533,36 692,81 – 60 78 89 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
18,5 509,03 533,36 (692,81) – 62 81 92 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
19 509,03 533,36 692,81 3/4 62 81 92 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
19,5 509,03 533,36 692,81 – 64 84 95 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
20 509,03 533,36 692,81 – 64 84 95 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
20,5 509,03 533,36 (692,81) – 66 87 98 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
21 509,03 533,36 692,81 – 66 87 98 25 56 50 SOEX 060306 18-.. 239652 6IP2 (1,0 Nm)
22 525,69 554,60 (711,10) – 68 90 101 25 56 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
22,5 525,69 554,60 (711,10) – 70 93 104 25 56 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
23 525,69 554,60 (711,10) 29/32 70 93 104 25 56 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
24 525,69 554,60 711,10 – 72 96 107 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
24,5 525,69 554,60 (711,10) – 74 99 110 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
25 525,69 554,60 711,10 – 74 99 110 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
26 525,69 554,60 711,10 – 76 102 113 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
26,5 525,69 554,60 (711,10) – 78 105 116 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
27 525,69 554,60 (711,10) 1 1/16 78 105 116 32 60 50 SOEX 07T308 23-.. 239652 8IP1 (1,3 Nm)
28 598,71 618,47 806,82 – 80 108 119 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
28,5 598,71 618,47 (806,82) 1 1/8 82 111 122 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
29 598,71 618,47 (806,82) – 82 111 122 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
29,5 598,71 618,47 (806,82) – 84 114 125 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
30 598,71 618,47 (806,82) – 89 119 130 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
31 598,71 618,47 (806,82) 1 7/32 91 122 133 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
31,5 598,71 618,47 (806,82) – 93 125 136 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
32 598,71 618,47 (806,82) – 93 125 136 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
33 598,71 618,47 (806,82) – 95 128 139 32 60 50 SOEX 090408 32-.. 239652 15IP1 (2,8 Nm)
34 714,05 794,59 (913,18) – 97 131 142 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
35 714,05 794,59 913,18 1 3/8 99 134 145 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
36 714,05 794,59 (913,18) – 101 137 148 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
37 – 794,59 (913,18) – – 150 161 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
37,5 – 794,59 (913,18) – – 153 164 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
38 714,05 794,59 (913,18) 1 1/2 115 153 164 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
39 714,05 794,59 (913,18) – 117 156 167 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm)
39,5 – 794,59 (913,18) – – 159 170 32 60 50 SOEX 120508 44-.. 239652 20IP (6,3 Nm) ▶▶
