MXD 52

ISO HPC
9766 2×D 3×D 4×D

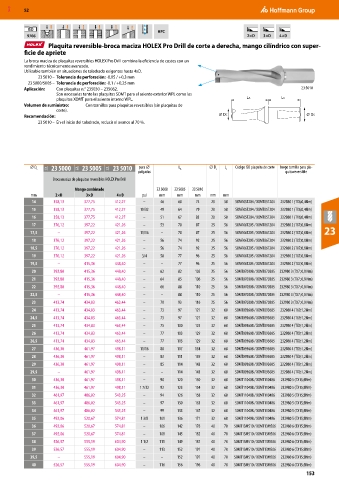

Plaquita reversible-broca maciza HOLEX Pro Drill de corte a derecha, mango cilíndrico con super-
ficie de apriete
La broca maciza de plaquitas reversibles HOLEX Pro Drill combina la eficiencia de costes con un
rendimiento técnicamente avanzado.
Utilizable también en situaciones de taladrado exigentes hasta 4xD.
23 5010 – Tolerancia de perforación: -0,05 / +0,3 mm
23 5000/5005 – Tolerancia de perforación: -0,1 / +0,25 mm
Aplicación: Con plaquitas n.° 235030 – 235082. 23 5010
Son necesarias tanto las plaquitas SOMT para el asiento exterior WPL como las
plaquitas XOMT para el asiento interno WPL. LA LS
Volumen de suministro: Con tornillos para plaquitas reversibles (sin plaquitas de
corte).
Recomendación: DC DS
23 5010 – En el inicio del taladrado, reducir el avance al 70 %.

⌀ D C 22L 23 5000 22L 23 5005 22L 23 5010 para ⌀ L A ⌀ D s L s Código ISO plaquita de corte Juego tornillo para pla-
pulgadas quita reversible
Broca maciza de plaquitas reversibles HOLEX Pro Drill
Mango combinado 23 5000 23 5005 23 5010
mm 2×D 3×D 4×D pul mm mm mm mm mm
14 358,13 377,75 412,27 – 46 60 74 20 50 SOMT05T204 / XOMT05T204 232980 1 (TX6;0,4Nm)
15 358,13 377,75 412,27 19/32 49 64 79 20 50 SOMT05T204 / XOMT05T204 232980 1 (TX6;0,4Nm)
16 358,13 377,75 412,27 – 51 67 83 20 50 SOMT05T204 / XOMT05T204 232980 1 (TX6;0,4Nm)
17 376,12 397,22 421,26 – 53 70 87 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm)
17,5 – 397,22 421,26 11/16 – 70 87 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm) 23
18 376,12 397,22 421,26 – 56 74 92 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm)
18,5 376,12 397,22 421,26 – 56 74 92 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm)
19 376,12 397,22 421,26 3/4 58 77 96 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm)
19,5 – 415,36 448,40 – – 77 96 25 56 SOMT06T205 / XOMT06T204 232980 2 (TX7;0,8Nm)
20 392,80 415,36 448,40 – 62 82 102 25 56 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Nm)
21 392,80 415,36 448,40 – 64 85 106 25 56 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Nm)
22 392,80 415,36 448,40 – 66 88 110 25 56 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Nm)
22,5 – 415,36 448,40 – – 88 110 25 56 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Nm)
23 413,74 434,83 463,44 – 70 93 116 25 56 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Nm)
24 413,74 434,83 463,44 – 73 97 121 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
24,5 413,74 434,83 463,44 – 73 97 121 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
25 413,74 434,83 463,44 – 75 100 125 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
26 413,74 434,83 463,44 – 77 103 129 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
26,5 413,74 434,83 463,44 – 77 103 129 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
27 436,30 461,97 498,11 11/16 80 107 134 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
28 436,30 461,97 498,11 – 83 111 139 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
29 436,30 461,97 498,11 – 85 114 143 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
29,5 – 461,97 498,11 – – 114 143 32 60 SOMT093608 / XOMT093605 232980 4 (TX9;1,2Nm)
30 436,30 461,97 498,11 – 90 120 150 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
31 436,30 461,97 498,11 1 7/32 92 123 154 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
32 461,97 486,02 543,25 – 94 126 158 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
33 461,97 486,02 543,25 – 97 130 163 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
34 461,97 486,02 543,25 – 99 133 167 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
35 492,06 520,67 574,81 1 3/8 101 136 171 32 60 SOMT110408 / XOMT110406 232980 5 (TX15;3Nm)
36 492,06 520,67 574,81 – 106 142 178 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
37 492,06 520,67 574,81 – 108 145 182 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
38 526,57 555,19 604,90 1 1/2 111 149 187 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
39 526,57 555,19 604,90 – 113 152 191 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
39,5 – 555,19 604,90 – – 152 191 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
40 526,57 555,19 604,90 – 116 156 196 40 70 SOMT13M510 / XOMT13M506 232980 6 (TX15;3Nm)
