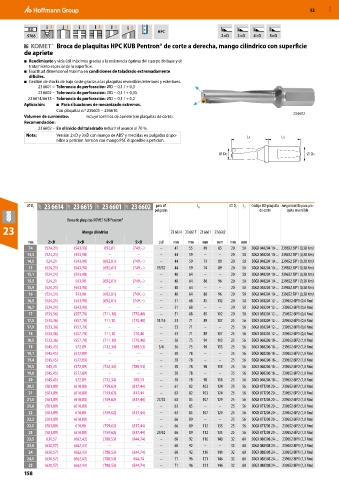

Page 158 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

ISO HPC
9766 2×D 3×D 4×D 5×D
Broca de plaquitas HPC KUB Pentron® de corte a derecha, mango cilíndrico con superficie
de apriete
■ Rendimiento y vida útil máximos gracias a la resistencia óptima del cuerpo de base y el
tratamiento especial de la superficie.
■ Exactitud dimensional máxima en condiciones de taladrado extremadamente
difíciles.
■ Gestión de stocks de bajo coste gracias a las plaquitas reversibles interiores y exteriores.
23 6601 – Tolerancia de perforación: ⌀D − 0,1 / + 0,3
23 6602 – Tolerancia de perforación: ⌀D − 0,1 / + 0,35
23 6614/6615 – Tolerancia de perforación: ⌀D − 0,1 / + 0,2
Aplicación: ■ Para situaciones de mecanizado extremas.
Con plaquitas n.º 236605 − 236610. 23 6602
Volumen de suministro: Incluye tornillos de apriete (sin plaquitas de corte).
Recomendación:
23 6602 – En el inicio del taladrado reducir el avance al 70 %.
Nota: Versión 2×D y 3×D con mango de ABS ® y medidas en pulgadas dispo- LA LS
nible a petición. Versión con mango PSC disponible a petición.

DC DS

⌀ D C 24P 23 6614 24P 23 6615 24P 23 6601 24P 23 6602 para ⌀ L A ⌀ D s L s Código ISO plaquita Juego tornillo para pla-
pulgadas de corte quita reversible
Broca de plaquitas KOMET KUB Pentron®
23 Mango cilíndrico 23 6614 23 6615 23 6601 23 6602

mm 2×D 3×D 4×D 5×D pul mm mm mm mm mm mm
14 (524,21) (543,98) 692,81 (749,–) – 41 55 69 83 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
14,3 (524,21) (543,98) – – – 44 59 – – 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
14,5 524,21 (543,98) (692,81) (749,–) – 44 59 74 89 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15 (524,21) (543,98) (692,81) (749,–) 19/32 44 59 74 89 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15,1 (524,21) (543,98) – – – 48 64 – – 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15,5 524,21 543,98 (692,81) (749,–) – 48 64 80 96 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15,9 (524,21) (543,98) – – – 48 64 – – 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
16 (524,21) 543,98 (692,81) (749,–) – 48 64 80 96 20 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
16,5 (524,21) (543,98) (692,81) (749,–) – 51 68 85 102 20 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
16,7 (524,21) (543,98) – – – 51 68 – – 20 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
17 (533,36) (557,70) (711,10) (770,40) – 51 68 85 102 20 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
17,5 (533,36) (557,70) 711,10 (770,40) 11/16 53 71 89 107 25 56 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
17,9 (533,36) (557,70) – – – 53 71 – – 25 56 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
18 (533,36) (557,70) 711,10 770,40 – 53 71 89 107 25 56 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
18,5 (533,36) (557,70) (711,10) (770,40) – 56 75 94 113 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19 (545,45) 572,89 (732,34) (788,53) 3/4 56 75 94 113 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19,1 (545,45) (572,89) – – – 58 78 – – 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19,4 (545,45) (572,89) – – – 58 78 – – 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19,5 545,45 (572,89) (732,34) (788,53) – 58 78 98 118 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19,8 (545,45) (572,89) – – – 58 78 – – 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
20 (545,45) 572,89 (732,34) 788,53 – 58 78 98 118 25 56 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
20,5 (581,89) (610,80) (759,62) (817,44) – 61 82 103 124 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
21 (581,89) (610,80) (759,62) 817,44 – 63 82 103 124 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
21,5 (581,89) (610,80) (759,62) (817,44) 27/32 63 85 107 129 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
21,6 (581,89) (610,80) – – – 63 85 – – 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
22 (581,89) 610,80 (759,62) (817,44) – 63 85 107 129 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
22,2 (581,89) (610,80) – – – 66 89 – – 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
22,5 (581,89) 610,80 (759,62) (817,44) – 66 89 112 135 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
23 (581,89) (610,80) (759,62) (817,44) 29/32 66 89 112 135 25 56 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
23,5 630,57 (662,43) (788,53) (844,74) – 68 92 116 140 32 60 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
23,8 (630,57) (662,43) – – – 68 92 – – 32 60 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
24 (630,57) (662,43) (788,53) (844,74) – 68 92 116 140 32 60 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
24,5 (630,57) (662,43) (788,53) 844,74 – 71 96 121 146 32 60 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
25 (630,57) (662,43) (788,53) (844,74) – 71 96 121 146 32 60 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
