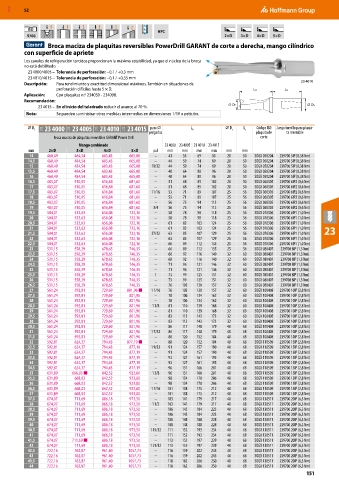

Page 151 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

ISO HPC
9766 2×D 3×D 4×D 5×D
Broca maciza de plaquitas reversibles PowerDrill GARANT de corte a derecha, mango cilíndrico
con superficie de apriete
Los canales de refrigeración torcidos proporcionan la máxima estabilidad, ya que el núcleo de la broca
no está debilitado.
23 4000/4005 – Tolerancia de perforación: −0,1 / +0,3 mm
23 4010/4015 – Tolerancia de perforación: −0,1 / +0,35 mm
Descripción: Para rendimiento y exactitud dimensional máximos. También en situaciones de 23 4010
perforación difíciles hasta 5 × D. LA LS
Aplicación: Con plaquitas n.º 234030 - 234098.
Recomendación:
23 4015 – En el inicio del taladrado reducir el avance al 70 %. DC DS
Nota: Se pueden suministrar otras medidas intermedias en dimensiones 1/10 a petición.

⌀ D C 21S 23 4000 21S 23 4005 21S 23 4010 21S 23 4015 para ⌀ L A ⌀ D s L s Código ISO Juego tornillo para plaqui-
pulgadas plaquita de ta reversible
Broca maciza de plaquitas reversibles GARANT Power Drill corte
Mango combinado 23 4000 23 4005 23 4010 23 4015
mm 2×D 3×D 4×D 5×D pul mm mm mm mm mm mm
14 460,49 484,54 603,43 665,08 – 41 55 69 83 20 50 SOGX 050204 239700 5IP (0,38 Nm)
14,5 460,49 484,54 603,43 665,08 – 44 59 74 89 20 50 SOGX 050204 239700 5IP (0,38 Nm)
15 460,49 484,54 603,43 665,08 19/32 44 59 74 89 20 50 SOGX 050204 239700 5IP (0,38 Nm)
15,5 460,49 484,54 603,43 665,08 – 48 64 80 96 20 50 SOGX 050204 239700 5IP (0,38 Nm)
16 460,49 484,54 603,43 665,08 – 48 64 80 96 20 50 SOGX 050204 239700 5IP (0,38 Nm)
16,5 483,07 510,05 616,84 681,60 – 51 68 85 102 20 50 SOGX 060305 239700 6IP2 (0,6 Nm)
17 483,07 510,05 616,84 681,60 – 51 68 85 102 20 50 SOGX 060305 239700 6IP2 (0,6 Nm)
17,5 483,07 510,05 616,84 681,60 11/16 53 71 89 107 25 56 SOGX 060305 239700 6IP2 (0,6 Nm)
18 483,07 510,05 616,84 681,60 – 53 71 89 107 25 56 SOGX 060305 239700 6IP2 (0,6 Nm)
18,5 483,07 510,05 616,84 681,60 – 56 75 94 113 25 56 SOGX 060305 239700 6IP2 (0,6 Nm)
19 483,07 510,05 616,84 681,60 3/4 56 75 94 113 25 56 SOGX 060305 239700 6IP2 (0,6 Nm)
19,5 504,01 532,63 656,08 722,16 – 58 78 98 118 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
20 504,01 532,63 656,08 722,16 – 58 78 98 118 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
20,5 504,01 532,63 656,08 722,16 – 61 82 103 124 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
21 504,01 532,63 656,08 722,16 – 61 82 103 124 25 56 SOGX 070306 239700 6IP1 (1,0 Nm) 23
21,5 504,01 532,63 656,08 722,16 27/32 63 85 107 129 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
22 504,01 532,63 656,08 722,16 – 63 85 107 129 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
22,5 504,01 532,63 656,08 722,16 – 66 89 112 135 25 56 SOGX 070306 239700 6IP1 (1,0 Nm)
23 531,15 558,29 678,65 746,35 – 66 89 112 135 25 56 SOGX 080407 239700 8IP (1,3 Nm)
23,5 531,15 558,29 678,65 746,35 – 68 92 116 140 32 60 SOGX 080407 239700 8IP (1,3 Nm)
24 531,15 558,29 678,65 746,35 – 68 92 116 140 32 60 SOGX 080407 239700 8IP (1,3 Nm)
24,5 531,15 558,29 678,65 746,35 – 71 96 121 146 32 60 SOGX 080407 239700 8IP (1,3 Nm)
25 531,15 558,29 678,65 746,35 – 71 96 121 146 32 60 SOGX 080407 239700 8IP (1,3 Nm)
25,5 531,15 558,29 678,65 746,35 1 73 99 125 151 32 60 SOGX 080407 239700 8IP (1,3 Nm)
26 531,15 558,29 678,65 746,35 – 73 99 125 151 32 60 SOGX 080407 239700 8IP (1,3 Nm)
26,5 531,15 558,29 678,65 746,35 – 76 103 130 157 32 60 SOGX 080407 239700 8IP (1,3 Nm)
27 561,24 592,81 729,69 801,96 ■ 1 1/16 76 103 130 157 32 60 SOGX 100408 239700 10IP (2,8 Nm)
27,5 561,24 592,81 729,69 801,96 – 78 106 134 162 32 60 SOGX 100408 239700 10IP (2,8 Nm)
28 561,24 592,81 729,69 801,96 – 78 106 134 162 32 60 SOGX 100408 239700 10IP (2,8 Nm)
28,5 561,24 592,81 729,69 801,96 1 1/8 81 110 139 168 32 60 SOGX 100408 239700 10IP (2,8 Nm)
29 561,24 592,81 729,69 801,96 – 81 110 139 168 32 60 SOGX 100408 239700 10IP (2,8 Nm)
29,5 561,24 592,81 729,69 801,96 – 83 113 143 173 32 60 SOGX 100408 239700 10IP (2,8 Nm)
30 561,24 592,81 729,69 801,96 – 83 113 143 173 32 60 SOGX 100408 239700 10IP (2,8 Nm)
30,5 561,24 592,81 729,69 801,96 – 86 117 148 179 40 68 SOGX 100408 239700 10IP (2,8 Nm)
31 561,24 592,81 729,69 801,96 1 7/32 86 117 148 179 40 68 SOGX 100408 239700 10IP (2,8 Nm)
31,5 561,24 592,81 729,69 801,96 – 88 120 152 184 40 68 SOGX 100408 239700 10IP (2,8 Nm)
32 592,81 624,37 794,43 877,19 ■ – 88 120 152 184 40 68 SOGX 110509 239700 15IP (2,8 Nm)
32,5 592,81 624,37 794,43 877,19 1 9/32 91 124 157 190 40 68 SOGX 110509 239700 15IP (2,8 Nm)
33 592,81 624,37 794,43 877,19 – 91 124 157 190 40 68 SOGX 110509 239700 15IP (2,8 Nm)
33,5 592,81 624,37 794,43 877,19 – 93 127 161 195 40 68 SOGX 110509 239700 15IP (2,8 Nm)
34 592,81 624,37 794,43 877,19 – 93 127 161 195 40 68 SOGX 110509 239700 15IP (2,8 Nm)
34,5 592,81 624,37 794,43 877,19 – 96 131 166 201 40 68 SOGX 110509 239700 15IP (2,8 Nm)
35 631,89 668,03 ■ 842,52 923,80 1 3/8 96 131 166 201 40 68 SOGX 110509 239700 15IP (2,8 Nm)
35,5 631,89 668,03 842,52 923,80 – 98 134 170 206 40 68 SOGX 110509 239700 15IP (2,8 Nm)
36 631,89 668,03 842,52 923,80 – 98 134 170 206 40 68 SOGX 110509 239700 15IP (2,8 Nm)
36,5 631,89 668,03 842,52 923,80 1 7/16 101 138 175 212 40 68 SOGX 110509 239700 15IP (2,8 Nm)
37 631,89 668,03 842,52 923,80 – 101 138 175 212 40 68 SOGX 110509 239700 15IP (2,8 Nm)
37,5 674,07 711,69 886,18 973,50 – 103 141 179 217 40 68 SOGX 130511 239700 20IP (6,3 Nm)
38 674,07 711,69 886,18 973,50 1 1/2 103 141 179 217 40 68 SOGX 130511 239700 20IP (6,3 Nm)
38,5 674,07 711,69 886,18 973,50 – 106 145 184 223 40 68 SOGX 130511 239700 20IP (6,3 Nm)
39 674,07 711,69 886,18 973,50 – 106 145 184 223 40 68 SOGX 130511 239700 20IP (6,3 Nm)
39,5 674,07 711,69 886,18 973,50 – 108 148 188 228 40 68 SOGX 130511 239700 20IP (6,3 Nm)
40 674,07 711,69 886,18 973,50 – 108 148 188 228 40 68 SOGX 130511 239700 20IP (6,3 Nm)
40,5 674,07 711,69 886,18 973,50 1 19/32 111 152 193 234 40 68 SOGX 130511 239700 20IP (6,3 Nm)
41 674,07 711,69 886,18 973,50 – 111 152 193 234 40 68 SOGX 130511 239700 20IP (6,3 Nm)
41,5 674,07 711,69 ■ 886,18 973,50 – 113 155 197 239 40 68 SOGX 130511 239700 20IP (6,3 Nm)
42 674,07 711,69 886,18 973,50 1 21/32 113 155 197 239 40 68 SOGX 130511 239700 20IP (6,3 Nm)
42,5 722,16 762,87 961,40 1057,73 – 116 159 202 245 40 68 SOGX 130511 239700 20IP (6,3 Nm)
43 722,16 762,87 961,40 1057,73 – 116 159 202 245 40 68 SOGX 130511 239700 20IP (6,3 Nm)
43,5 722,16 762,87 961,40 1057,73 – 118 162 206 250 40 68 SOGX 130511 239700 20IP (6,3 Nm)
44 722,16 762,87 961,40 1057,73 – 118 162 206 250 40 68 SOGX 130511 239700 20IP (6,3 Nm)
151
