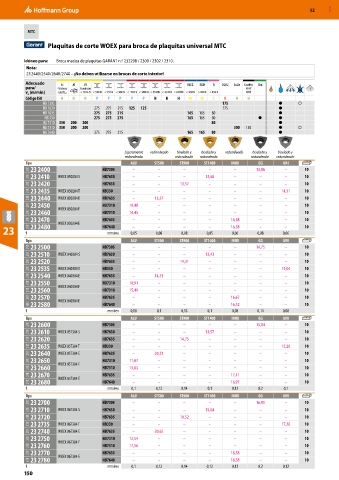

Page 150 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MTC

Plaquitas de corte WOEX para broca de plaquitas universal MTC

Idóneo para: Broca maciza de plaquitas GARANT n.º 232298 / 2300 / 2302 / 2310.
Nota:
23 2440/2540/2640/2740 – ¡No deben utilizarse en brocas de corte interior!
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HB 7305 175 ● ○
HB 7630 275 275 215 125 125 175 ●
HB 7635 275 275 215 165 165 80 ●
HB 330 275 275 275 165 165 80 ● ●
HU 7310 350 200 200 80 ●
HB 7310 350 200 200 300 150 ● ○
HB 7640 275 275 215 165 165 80 ●

Ligeramente redondeado biselado y biselado y redondeado biselado y biselado y
redondeado redondeado redondeado redondeado redondeado
Tipo ALU ST500 ST900 ST1400 INOX GG UNI
21E 23 2400 HB7305 – – – – – 13,86 – 10
21E 23 2410 WOEX 030204 S HB7630 – – – 12,68 – – – 10
21E 23 2420 HB7635 – – 13,57 – – – – 10
21E 23 2435 WOEX 030204 T HB330 – – – – – – 14,31 10
21E 23 2440 WOEX 030204 E HB7635 – 13,57 – – – – – 10
21E 23 2450 WOEX 030204 F HU7310 10,48 – – – – – – 10
21E 23 2460 HB7310 14,45 – – – – – – 10
21E 23 2470 WOEX 030204 E HB7635 – – – – 16,38 – – 10
–
–
–
–
–
–
23 f 21E 23 2480 HB7640 0,05 0,08 0,08 0,05 16,38 0,08 0,06 10
0,06
mm/rev.
Tipo ALU ST500 ST900 ST1400 INOX GG UNI
21E 23 2500 HB7305 – – – – – 14,75 – 10
21E 23 2510 WOEX 040304 S HB7630 – – – 13,43 – – – 10
21E 23 2520 HB7635 – – 14,31 – – – – 10
21E 23 2535 WOEX 040304 T HB330 – – – – – – 15,04 10
21E 23 2540 WOEX 040304 E HB7635 – 14,31 – – – – – 10
21E 23 2550 WOEX 040304 F HU7310 10,91 – – – – – – 10
21E 23 2560 HB7310 15,49 – – – – – – 10
21E 23 2570 WOEX 040304 E HB7635 – – – – 16,67 – – 10
21E 23 2580 HB7640 – – – – 16,52 – – 10
f mm/rev. 0,08 0,1 0,13 0,1 0,08 0,14 0,08
Tipo ALU ST500 ST900 ST1400 INOX GG UNI
21E 23 2600 HB7305 – – – – – 15,04 – 10
21E 23 2610 WOEX 05T304 S HB7630 – – – 13,57 – – – 10
21E 23 2620 HB7635 – – 14,75 – – – – 10
21E 23 2635 WOEX 05T304 T HB330 – – – – – – 15,20 10
21E 23 2640 WOEX 05T304 E HB7635 – 20,21 – – – – – 10
21E 23 2650 WOEX 05T304 F HU7310 11,07 – – – – – – 10
21E 23 2660 HB7310 15,63 – – – – – – 10
21E 23 2670 WOEX 05T304 E HB7635 – – – – 17,11 – – 10
21E 23 2680 HB7640 – – – – 16,97 – – 10
f mm/rev. 0,1 0,12 0,14 0,1 0,12 0,2 0,1
Tipo ALU ST500 ST900 ST1400 INOX GG UNI
21E 23 2700 HB7305 – – – – – 16,81 – 10
21E 23 2710 WOEX 06T304 S HB7630 – – – 15,04 – – – 10
21E 23 2720 HB7635 – – 16,52 – – – – 10
21E 23 2735 WOEX 06T304 T HB330 – – – – – – 17,26 10
21E 23 2740 WOEX 06T304 E HB7635 – 20,65 – – – – – 10
21E 23 2750 WOEX 06T304 F HU7310 12,54 – – – – – – 10
21E 23 2760 HB7310 17,56 – – – – – – 10
21E 23 2770 WOEX 06T304 E HB7635 – – – – 18,58 – – 10
21E 23 2780 HB7640 – – – – 18,58 – – 10
f mm/rev. 0,1 0,12 0,14 0,12 0,12 0,2 0,12
150
