52 MXD

3×D

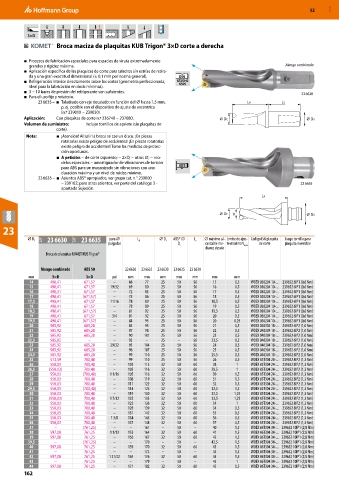

Broca maciza de plaquitas KUB Trigon® 3×D corte a derecha

■ Procesos de fabricación especiales para espacios de viruta extremadamente
grandes y rigidez máxima. Mango combinado
■ Aplicación específica de las plaquitas de corte para taladros sin estrías de retira-
da y una gran exactitud dimensional (± 0,1 mm por norma general). DIN
■ Refrigeración interior directamente sobre los cortes (geometría perfeccionada, 6535 HE
6595
ideal para la lubricación en dosis mínimas).
■ 3 − 10 bares de presión del refrigerante son suficientes. 23 6630
■ Para el uso fijo y rotatorio.
23 6635 – ■ Taladrado con eje decalado: en función del ⌀ hasta 1,5 mm, LA LS
p. ej. posible con el dispositivo de ajuste de excéntrica
(n.º 239010 − 239030).
Aplicación: Con plaquitas de corte n.º 236740 − 237080. DC DS
Volumen de suministro: Incluye tornillos de apriete (sin plaquitas de
corte).
Nota: ■ ¡Atención! Al salir la broca se cae un disco. ¡En piezas
rotatorias existe peligro de accidentes! ¡En piezas rotatorias
existe peligro de accidentes! Tome las medidas de protec-
ción oportunas.
■ A petición − de corte izquierdo; − 2×D, − otros ⌀; − mo-
delos especiales − amortiguador de vibraciones de torsión
para ABS para un mecanizado sin vibraciones con una ABS
duración máxima y un nivel de ruidos mínimo.
23 6635 – ■ Asientos ABS® apropiados, ver grupo cat. n.° 239000
– 239102; para otros asientos, ver parte del catálogo 3 - 23 6635
apartado Sujeción.
LA

DC V DS
23

⌀ D C 24P 23 6630 24P 23 6635 para ⌀ L A ⌀ D s ABS® ⌀ L s ⌀ máximo al- Límite de ajus- Código ISO plaquita Juego tornillo para
pulgadas D s canzable me- te máximo V máx de corte plaquita reversible
diante desvío
Broca de plaquitas KOMET KUB Trigon®

Mango combinado ABS 50 23 6630 23 6635 23 6630 23 6635 23 6630
mm 3×D 3×D pul mm mm mm mm mm mm mm
14 498,41 671,57 – 66 77 25 50 56 15 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
15 498,41 671,57 19/32 69 80 25 50 56 16 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
16 498,41 671,57 – 72 83 25 50 56 17 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
17 498,41 (671,57) – 75 86 25 50 56 18 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
17,5 498,41 671,57 11/16 78 89 25 50 56 18,5 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
18 498,41 671,57 – 78 89 25 50 56 19 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
18,5 498,41 (671,57) – 81 92 25 50 56 19,5 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
19 498,41 671,57 3/4 81 92 25 50 56 20 0,5 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
19,5 498,41 (671,57) – 84 95 25 50 56 20 0,25 WOEX 030204 10-... 239652 6IP1 (0,6 Nm)
20 505,92 685,28 – 84 95 25 50 56 21 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
21 505,92 685,28 – 87 98 25 50 56 22 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
22 505,92 685,28 – 90 101 25 50 56 23 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
22,5 505,92 – – 93 – 25 – 56 23,5 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
23 505,92 685,28 29/32 93 104 25 50 56 24 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
24 505,92 685,28 – 96 107 25 50 56 25 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
24,5 505,92 685,28 – 99 110 25 50 56 25,5 0,5 WOEX 040304 18-... 239652 6IP2 (1,0 Nm)
25 513,59 700,48 – 99 110 25 50 56 26 0,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
26 550,03 700,48 – 102 113 32 50 60 28 1 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
26,5 (550,03) 700,48 – 105 116 32 50 60 28,5 1 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
27 550,03 (700,48) 1 1/16 105 116 32 50 60 30 1,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
28 550,03 700,48 – 108 119 32 50 60 31 1,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
29 550,03 700,48 – 111 122 32 50 60 32 1,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
29,5 550,03 (700,48) – 114 125 32 50 60 32,5 1,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
30 550,03 700,48 – 119 130 32 50 60 32,5 1,25 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
31 (550,03) 700,48 1 7/32 122 133 32 50 60 33,5 1,25 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
32 550,03 700,48 – 125 136 32 50 60 34 1 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
33 550,03 700,48 – 128 139 32 50 60 34 0,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
34 550,03 700,48 – 131 142 32 50 60 35 0,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
35 550,03 700,48 1 3/8 134 145 32 50 60 36 0,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
36 550,03 700,48 – 137 148 32 50 60 37 0,5 WOEX 05T304 24-... 239652 8IP2 (1,3 Nm)
37 – (761,25) – – 161 – 50 – 40 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
38 597,08 761,25 1 1/12 153 164 32 50 60 41 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
39 597,08 761,25 – 156 167 32 50 60 42 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
39,5 – (761,25) – – 170 – 50 – 42,5 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
40 597,08 761,25 – 159 170 32 50 60 43 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
41 – 761,25 – – 173 – 50 – 44 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
42 597,08 761,25 1 21/32 165 176 32 50 60 45 1,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
43 – 761,25 – – 179 – 50 – 45 1 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
44 597,08 761,25 – 171 182 32 50 60 45 0,5 WOEX 06T304 34-... 239652 10IP1 (2,8 Nm)
